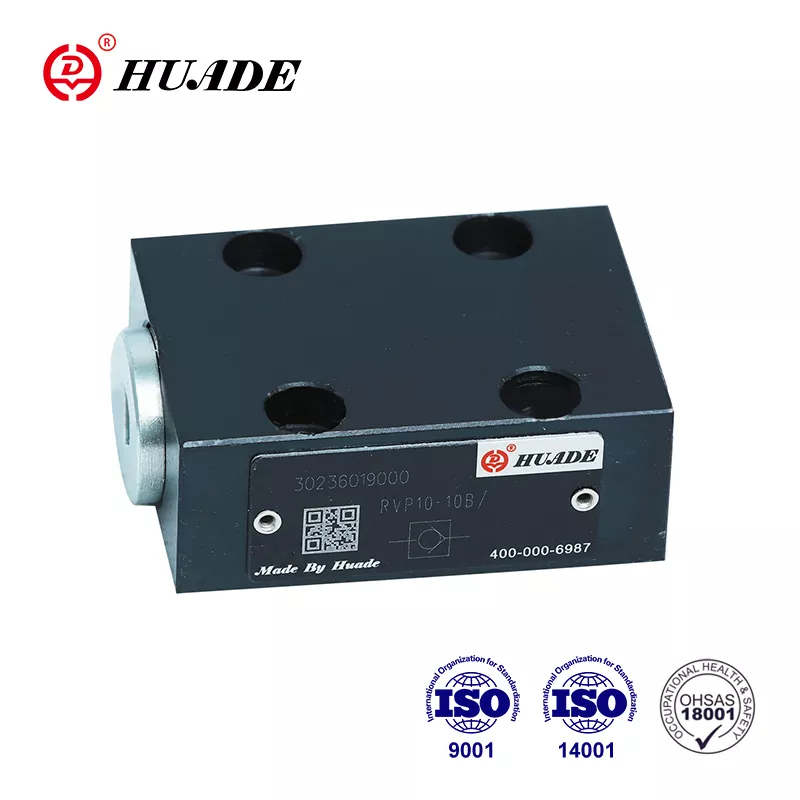

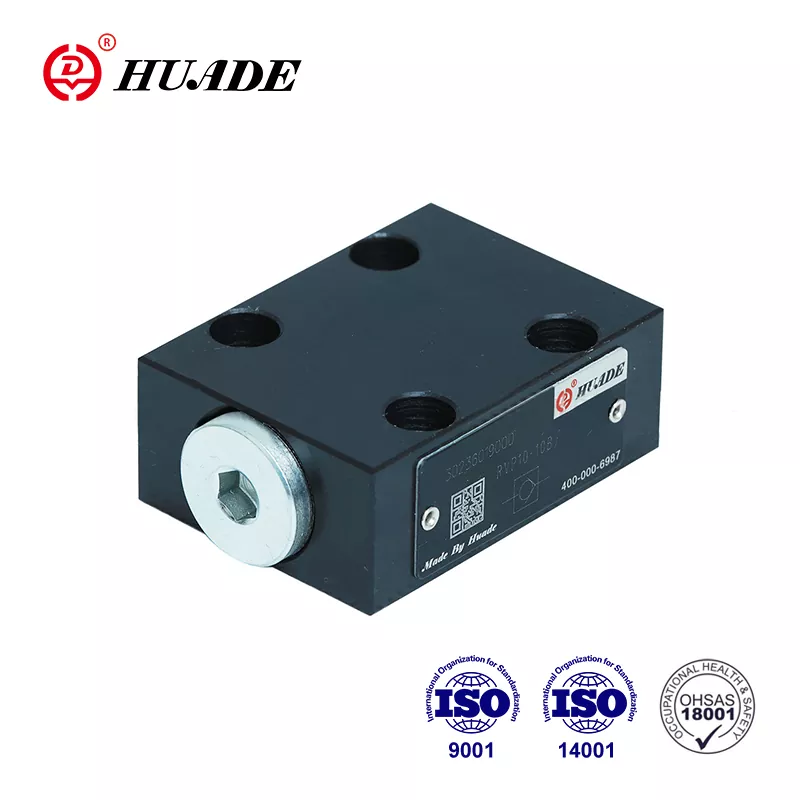

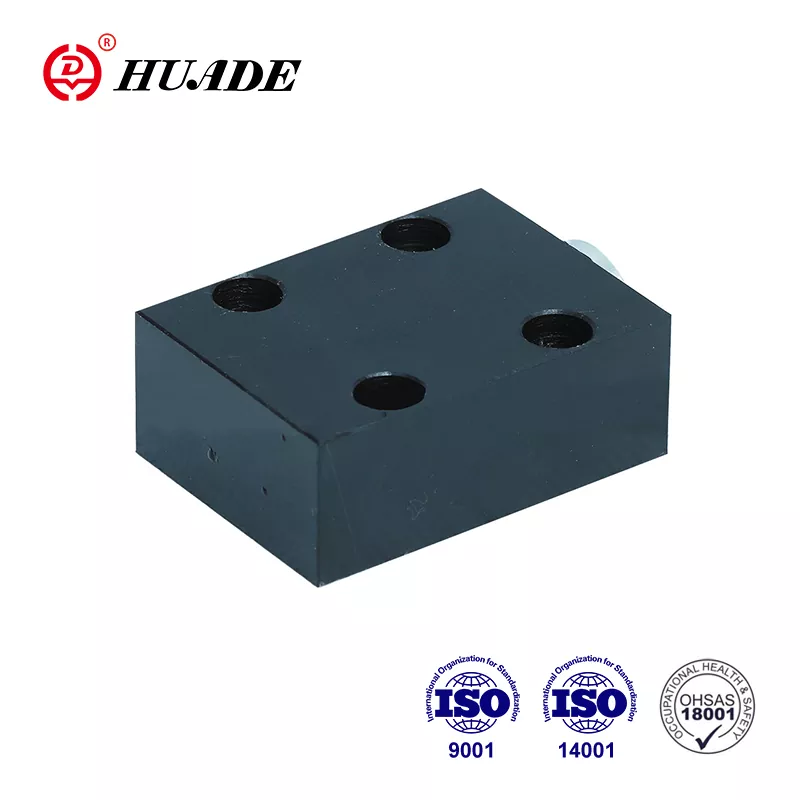

Компанія Huade, заснована в рамках стратегічного партнерства між урядами Китаю та Німеччини в 1979 році, використовує передові технології від Rexroth. Зворотний клапан Huade® RVP 10 може повністю замінити зворотний клапан Rexroth. Завод пройшов ISO9001, ISO14001 та OH SAS18001. Зворотний клапан Huade® широко використовується в інженерній та будівельній техніці, металургії, верстатобудуванні, охороні навколишнього середовища, суднобудуванні, аерокосмічній промисловості, залізничному транспорті, нафтовій та нафтохімічній промисловості та інших галузях. Весь зворотний клапан RVP 10 проходить суворе тестування перед тим, як залишити завод, щоб гарантувати відмінну якість.
|
Технічні дані |
|||||||||
|
Розмір |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Робочий тиск, не більше (МПа) |
31.5 |
||||||||
|
Тиск відкриття (МПа) |
0.05 |
||||||||
|
Рідина під тиском |
мінеральні масла або фосфатний ефір |
||||||||
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
||||||||
|
Діапазон в'язкості (мм2/с) |
2,8~500 |
||||||||
|
Фіксація положення |
необов'язковий |
||||||||
|
Вага (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
особливості:
▶ Підключення монтажної пластини
▶ Закриття без протікання в одному напрямку
застосування:
Зворотний клапан RVP 10 в основному використовується на виході з насоса як зворотний клапан і перепускний клапан.
Зворотний клапан RVP 10 являє собою тарілчасту структуру з невеликими втратами тиску. Його завдання полягає в тому, щоб переважно перекривати потік без витоку в одному напрямку та дозволяти вільний потік у протилежному напрямку. В основному він складається з корпусу (1), тарельчатої (2), пружини стиснення (3) і сидіння пружини (4). ). Хід тарельчатки (2), яка наводиться на її
зовнішній діаметр, обмежений механічним упором. Вбудована натискна пружина (3) підтримує рух закривання. Крім того, натискна пружина (3) утримує тарілку (2) у закритому положенні, навіть якщо через клапан немає потоку.
символ
Структурна схема
①Корпус ②Корпус ③Пружина ④Пружинне сидіння
1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.
2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря
3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.
4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Виберіть і використовуйте їх відповідно до параметрів, наведених у книзі зразків
5. Шорсткість поверхні, пов'язаної з клапаном, повинна становити 0,8/
6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
