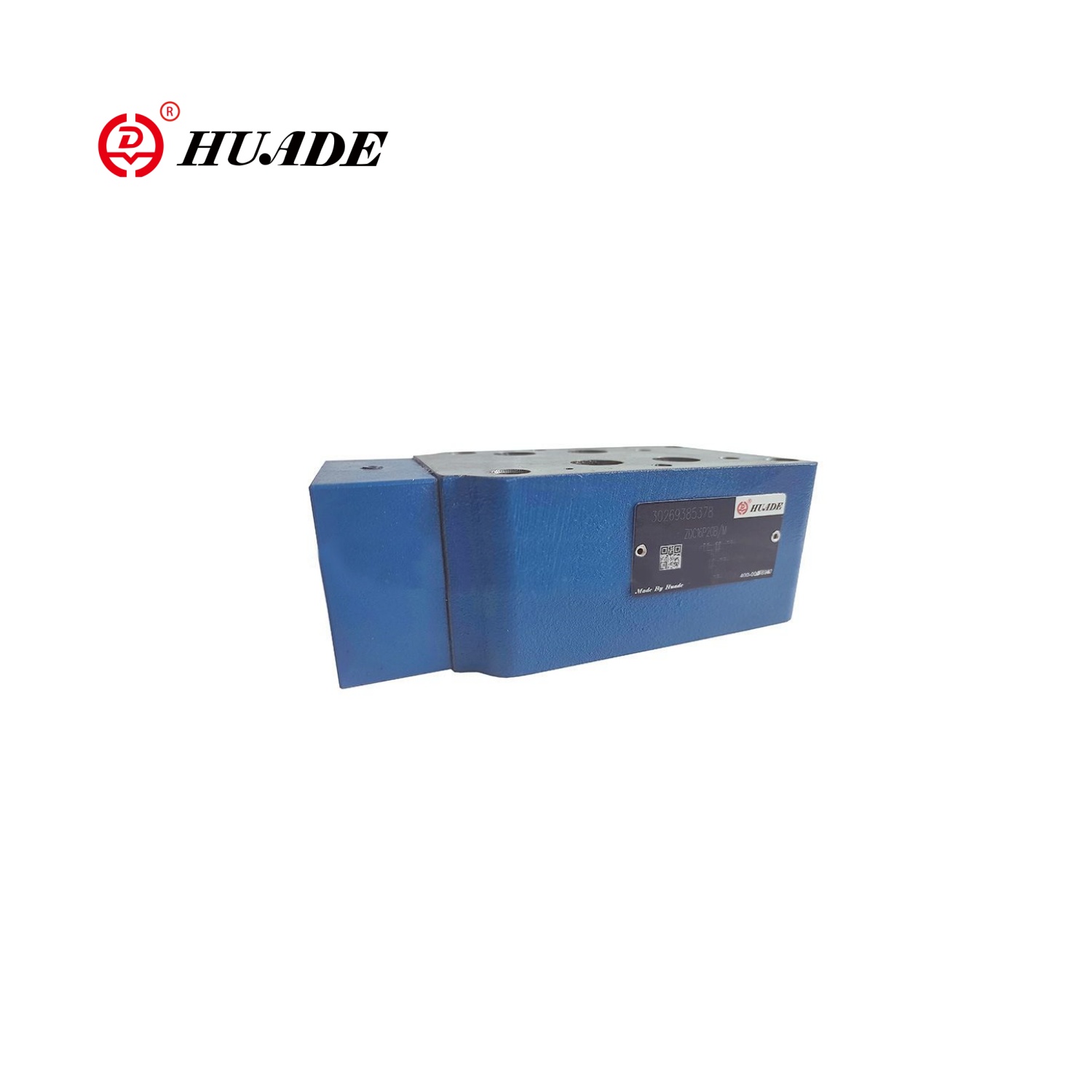

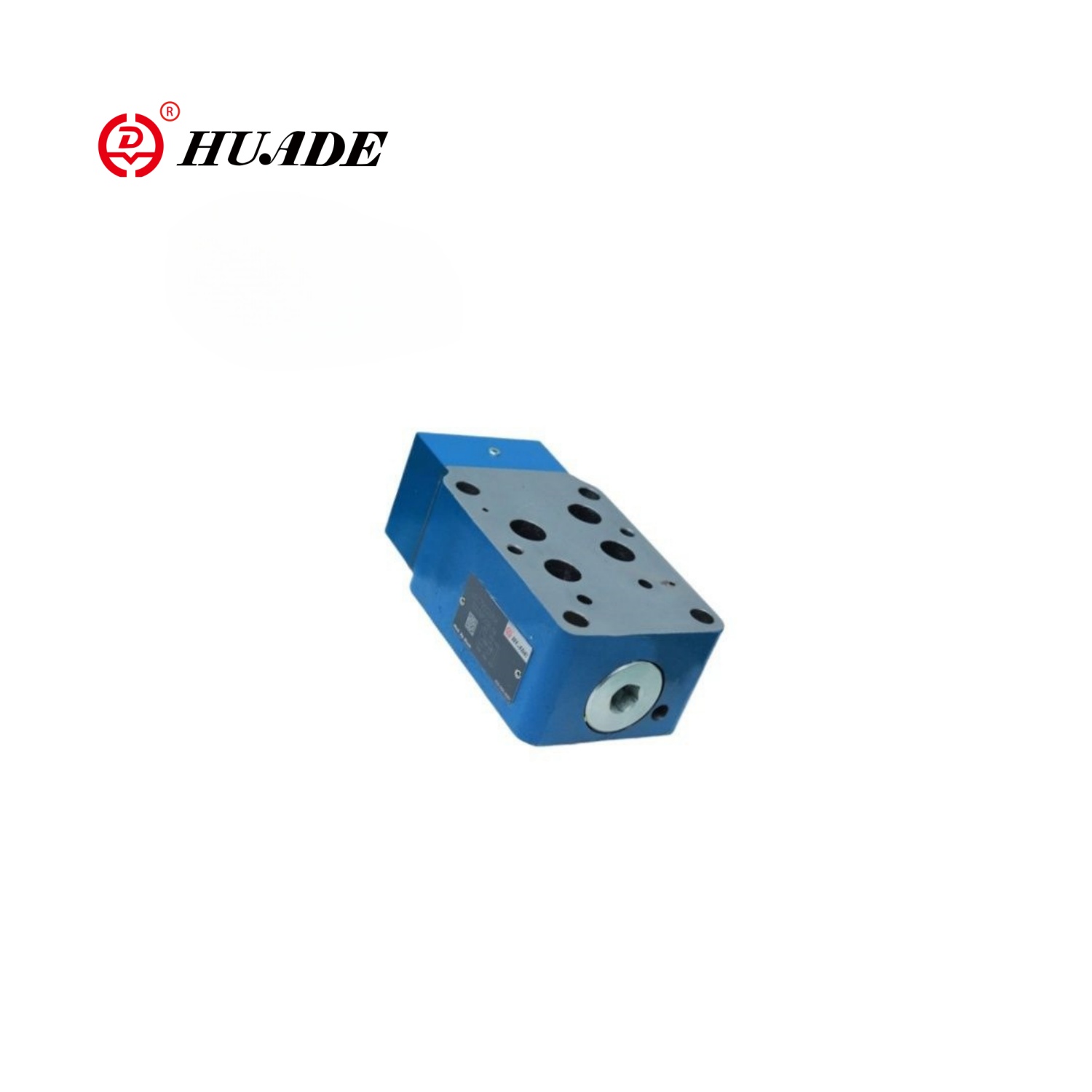

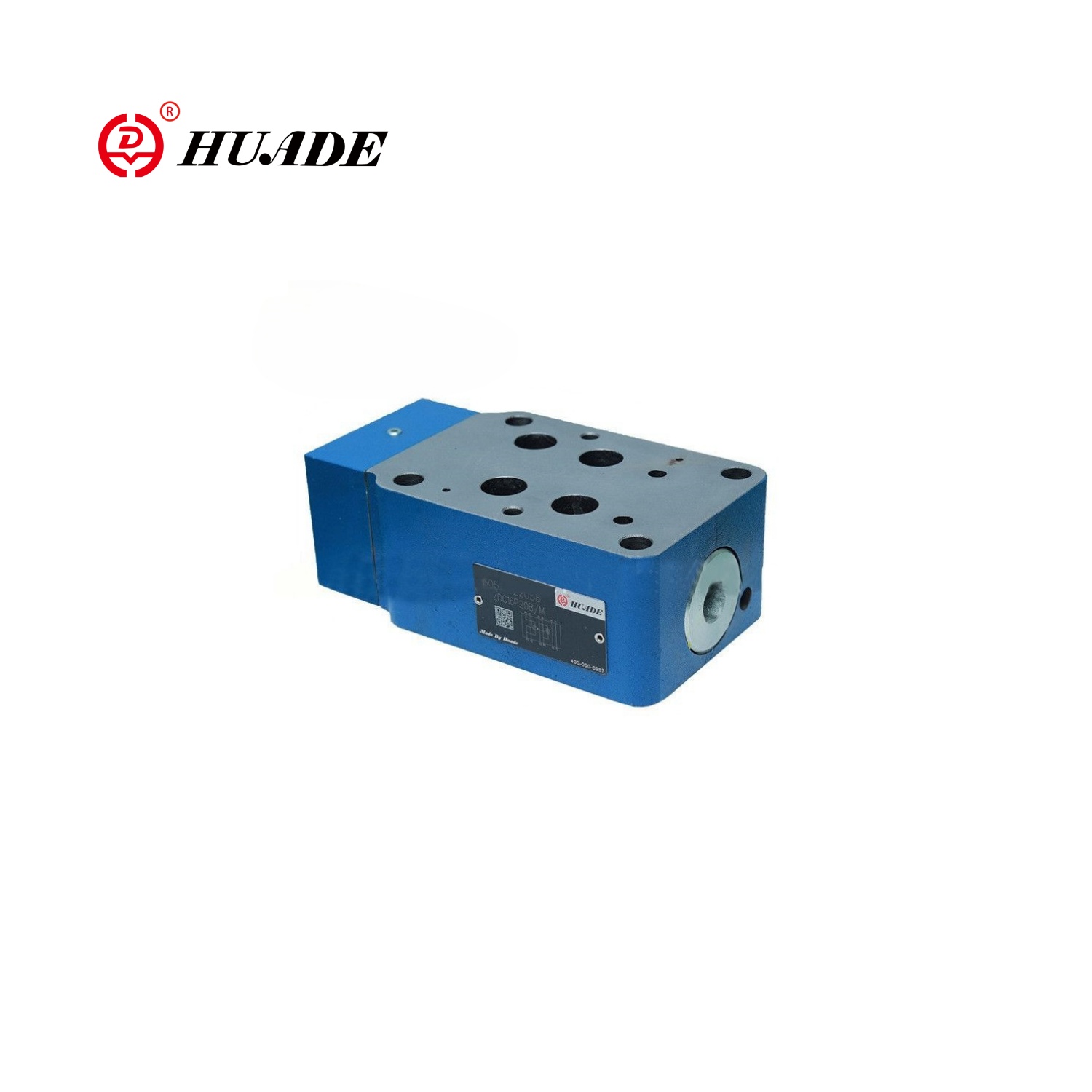

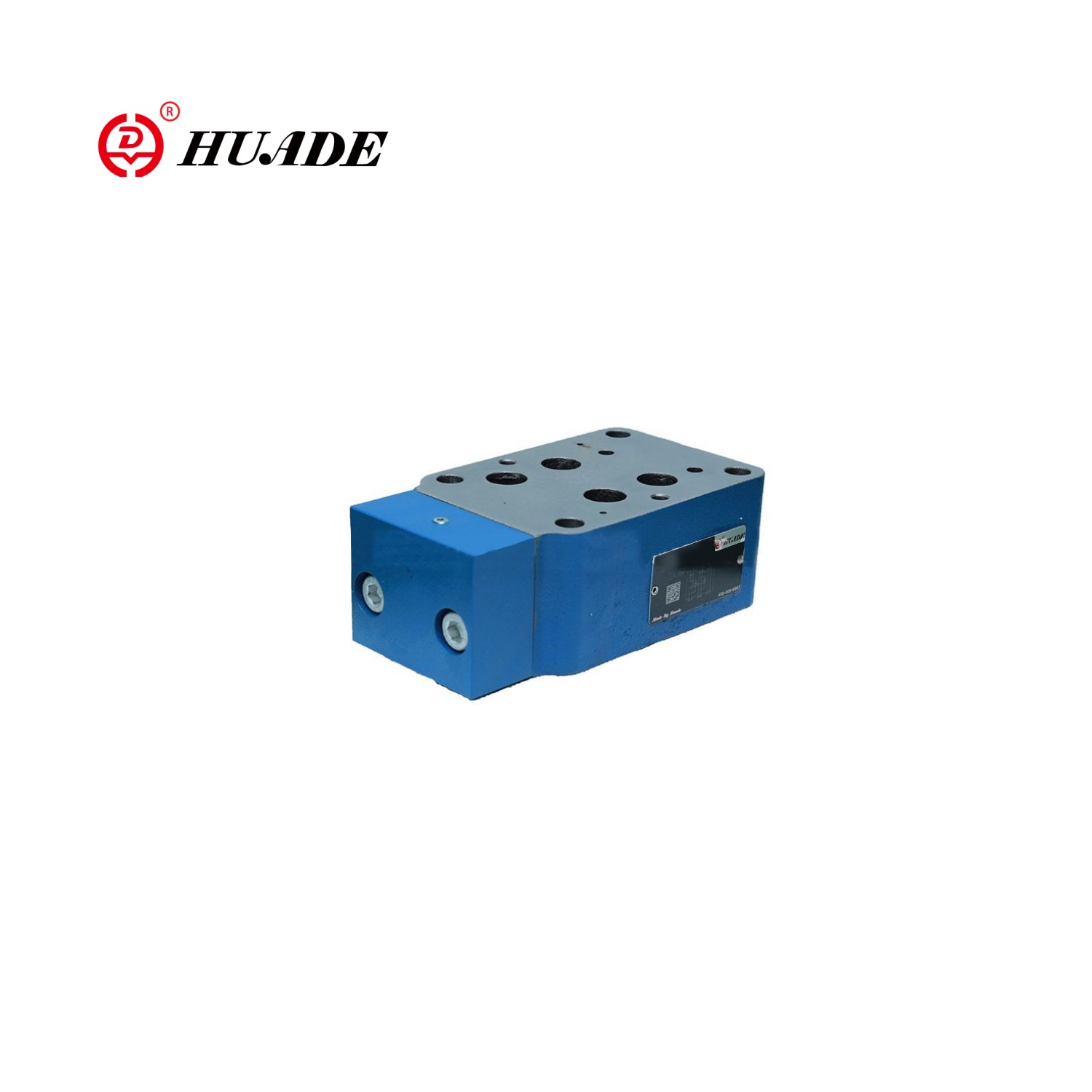

Компенсатор тиску метра ZDC

Принцип робочого клапана ZDC заснований на механізмі дроселі та компенсації тиску. Компенсатор тиску вимірювача ZDC зазвичай використовується разом з пропорційним спрямованим клапаном WRZ для регулювання потоку, контролюючи відкриття порту дросельної заслінки, використовуючи компенсатор тиску, щоб зберегти різницю тиску до і після постійної порту дросельної заслінки, тим самим досягаючи компенсації навантаження. Це робить швидкість приводу не впливає на зміни навантаження, покращуючи стабільність та точність контролю системи.

Параметр продукту компенсатора тиску вимірювача ZDC

Функція продукту та застосування компенсатора тиску лічильника ZDC

Особливості:

▶ Компенсація завантаження в порт P до A або P до B через вбудований трансферний клапан

▶ 2-х напрямна версія "p '

▶ 3-х напрямна версія "P T" (NS10-25)

▶ Контроль потоку при роботі разом з пропорційним спрямованим клапаном

Застосування:

Компенсатор тиску за метром ZDC широко використовується в металургійній техніці, металургійній техніці, металургійній техніці.

Функція та розділ компенсатора тиску лічильника ZDC

Клапани компенсатора тиску вимірювача ZDC-це компенсатори тиску прямого вимірювача 2 або 3-х напрямки.

Вони використовуються для компенсації навантаження як компенсатор тиску лічильника в каналі P.

Ці клапани в основному складаються з корпусу (1), контрольної котушки (2), стиснення пружини (3) з пружиною шайбою (4) та кришкою (5) з інтегрованим клапаном (6).

Пружина стиснення (3) утримує контрольну котушку (2) у відкритому положенні від Р1 до Р, коли диференціал тиску P1 до A1 або P1 до B1 менше 1,0 МПа.

Якщо диференціал тиску перевищує 1.o MPA, то контрольна котушка (2) переміщується вліво, поки диференціал тиску не відновлюється.

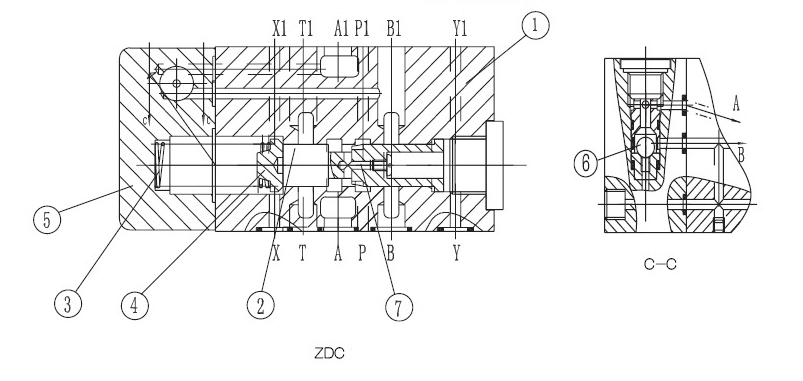

Структура Компенсатор тиску метра ZDC

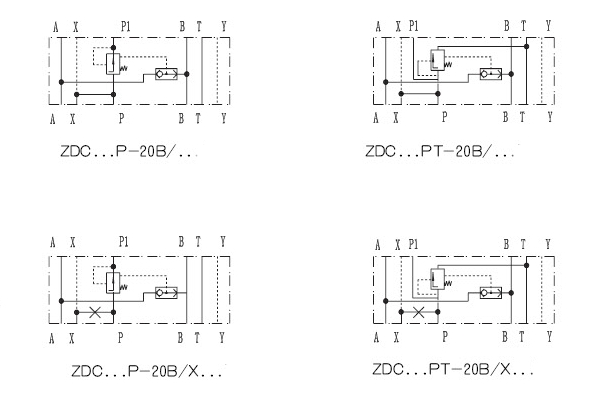

Символи компенсатора тиску лічильника ZDC
