Осьові поршневі насосиє однією з найбільш витончені та ефективні гідравлічні насоси в сучасних промислових додатках. Від будівельного обладнання та літальних систем до виробничих машин, Ці насоси забезпечують потужність рідини високого тиску, необхідну для вимогливості операції. Але як саме ці інженерні диво конвертують механічні енергія в гідравлічний тиск? Давайте зануримось глибоко у захоплюючий світ осьові поршневі насоси та вивчають їх внутрішню роботу.
Розуміння основ
Осьовий поршневий насос - це позитив Переміщення гідравлічного насоса, який використовує поршні, розташовані за круговим малюнком навколо центральної осі. На відміну від радіальних поршневих насосів, куди рухаються поршні Перпендикулярно до валу приводу, осьові поршневі насоси мають поршні, які рухаються паралельно осі вала. Ця унікальна конфігурація дозволяє компактний дизайн при цьому забезпечуючи виняткові характеристики продуктивності.
Основний принцип, що стоїть за всіма осьовими Поршневі насоси відносно прості: як поршні відповідають у них Циліндри, вони створюють чергування циклів відсмоктування та розряду. Під час Всмоктуючий інсульт, поршні втягують рідину в камери циліндрів. Під час Компресійний інсульт, вони витісняють рідину при високому тиску. Координований Рух декількох поршнів забезпечує безперервний гладкий потік рідини.
Основні компоненти та архітектура
Серце осьового поршневого насоса складається з декількох критичних компонентів, що працюють в ідеальній гармонії. Блок циліндрів, або бочка, розміщує кілька поршнів, розташованих за точним круговим малюнком. Зазвичай ці насоси мають між 5 і 11 поршнями, при цьому 7 або 9 - це найбільше Поширений для оптимального балансу між плавністю потоку та механічною складністю.
Кожен поршень підключається до тапочки через з'єднання з кульовим з'єднанням. Ця домовленість дозволяє поршню слідувати кутовий рух, зберігаючи належну герметизацію в його циліндрі. З Клиски проїжджають на плиту (в конструкціях пластини) або кулачкового кільця (у зігнуті конструкції осі), який перетворює обертовий рух приводного валу у зворотно -поступальний рух, необхідний для накачування дії.
Пластина клапана служить терміном насоса Механізм, що містить точно розміщені вхідні та випускні порти, які вирівнюються З камерами циліндрів у саме потрібні моменти. Високоточний Виробництво забезпечує ідеальний термін між положенням поршня та портом вирівнювання, максимізуючи об'ємну ефективність, мінімізуючи тиск пульсації.
Два основних варіантів дизайну
Осьові поршневі насоси поставляються у двох основних Конфігурації, кожна з відмінними принципами роботи та додатками.
Дизайн пластини
Дизайн плакатної пластини являє собою найбільше Загальна конфігурація осьового поршневого насоса. У цій домовленості поршні залишаються Паралельно з валом приводу, поки їхні тапочки контактують з кутовим плаванням тарілка. Оскільки блок циліндрів обертається з приводним валом, кожен поршень слідує синусоїдальна схема руху, що визначається під кутом пластини.
Коли поршень відходить від плавки тарілка, це створює всмоктування, яке протягує рідину через вхідний порт у Циліндрова камера. По мірі продовження обертання і поршень наближається до плавання тарілка, виникає стиснення, змушуючи рідину через розетковий порт на підвищеному тиск. Кут плакатної пластини безпосередньо визначає довжину ходу поршня, і в насосах змінних переміщення цей кут можна регулювати для управління потоком швидкість.

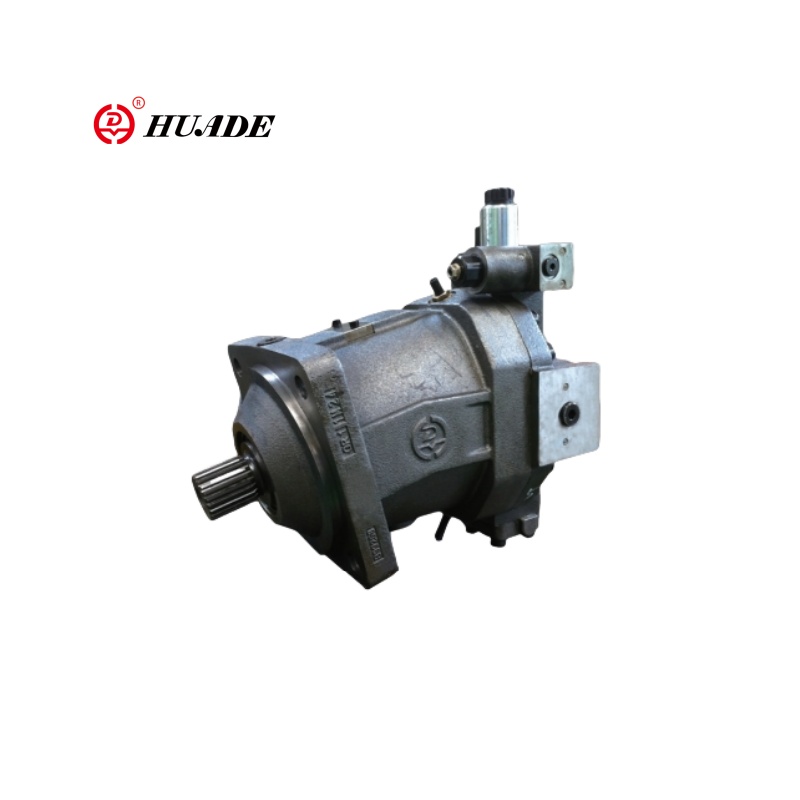

Зігнута дизайн осі
Згинані насоси осі мають більш складний, але потенційно більш ефективна конфігурація. Тут блок циліндрів сидить на Кут (як правило, від 15 до 30 градусів) відносно валу приводу. Поршні підключені безпосередньо до фланця приводу через універсальні стики або сферичні з'єднання, Усунення потреби в тапочках та прокладенні тарілки.
Цей дизайн пропонує кілька переваг, включаючи більш високий тиск роботи, кращу ефективність на високих швидкостях та Зменшені компоненти зносу. Однак підвищена механічна складність робить Ці насоси дорожчі та складні у виготовленні, обмежуючи їх використання до спеціалізованих високопродуктивних додатків.
Пояснив цикл накачування
Розуміння повного циклу насосів розкриває, як осьові поршневі насоси досягають своєї вражаючої продуктивності характеристики. Кожен поршень проходить чотири чіткі фази протягом кожного Революція валу приводу.
Під час всмоктувальної фази поршня рухається подалі від пластини клапана (у конструкції пластини) або слідує зігнутої осі Геометрія для збільшення обсягу циліндрів. Камера циліндра з'єднується з Вхідний порт, створюючи диференціал тиску, який втягує рідину в камеру. Правильна конструкція входів забезпечує належне постачання рідини без кавітації, навіть у високі швидкості роботи.
Фаза стиснення починається як тривала Обертання рухає поршень до максимального положення ходу. Камера циліндра Від'єднається від вхідного порту і починає підключатися до торгового порту. Рідина Компресія починається поступово, що дозволяє гладко розвиватися тиск без Раптові ударні навантаження, які можуть пошкодити компоненти насоса.
Пік стиснення відбувається, коли поршень досягає свого найближчого підходу до клапанової пластини або максимальної точки стиснення в Дизайн генів осі. На даний момент відбувається максимальний розвиток тиску, і Камера циліндрів повністю вирівнюється з торговим портом для оптимальної рідини розряд.
Нарешті, фаза розряду завершує Цикл як поршень починає свій зворотний удар. Залишковий тиск у циліндрі камера сил залишається рідиною через торговий порт, поки камера Поступово відключається від розетки і готується до відновлення з входом для наступного циклу.
Технологія змінної переміщення
Одна з найвидатніших особливостей багатьох Осьові поршневі насоси - це їх здатність змінювати переміщення під час роботи. Це Можливість забезпечує безпрецедентний контроль над гідравлічними системами, що дозволяє точне регулювання швидкості потоку без зміни швидкості приводу або використання дросельного клапани, що відходять енергію.
У змінних насосах для пластини, сервопривод Механізми регулюють кут пластини на основі системного попиту або оператора введення. Збільшення кута збільшує довжину ходу поршня та насос переміщення, зменшуючи кут, зменшує вихід потоку. Деякі просунуті Системи можуть навіть змінити кут пластини, створюючи насоси, які можуть працювати як двигуни або надають можливості зворотного потоку.
Системи управління змінною насоси переміщення варіюються від простого ручного регулювання до витонченого Електронні системи зворотного зв'язку. Компенсації тиску автоматично регулюються переміщення для підтримки постійного тиску незалежно від попиту на потік, поки Системи зчуття навантаження оптимізують споживання енергії, узгоджуючи вихід насоса до фактичні системні вимоги.
Характеристики продуктивності та Заявки
Осьові поршневі насоси Excel у додатках вимагає високого тиску, точного контролю та надійної роботи. Їх типовий Операційний тиск становить від 1000 до 10 000 фунт / кв.дюйм або вище, з деякими Спеціалізовані конструкції, здатні перевищувати 15 000 фунтів на дюйм. Швидкість потоку змінюється драматично на основі переміщення та швидкості, від кількох галонів на хвилину в точні програми до сотень галонів на хвилину в промислових системах.
Ефективність добре розробленої осьової Поршневі насоси, як правило, перевищують 90%, що робить їх ідеальними для мобільного обладнання де споживання палива безпосередньо впливає на експлуатаційні витрати. Їх компактний розмір відносно можливостей виробництва робить їх особливо цінними в літаках Гідравліка, де важливі обмеження ваги та простору.
Будівельне обладнання представляє, мабуть, найбільша зона застосування, де ці насоси живлять все від екскаватора Суми до доріжок бульдозера. Змінна можливість переміщення дозволяє оператори, щоб точно контролювати реалізацію руху, зберігаючи оптимальні Ефективність двигуна в різних умовах навантаження.
Міркування технічного обслуговування та довговічності
Належне обслуговування має вирішальне значення для Максимізація життя та продуктивність осьового поршня. Точне виробництво і тісні допуски, необхідні для оптимальної роботи, роблять ці насоси чутливими до забруднення та неправильних рідинних умов. Якісна фільтрація, Регулярний аналіз рідини та дотримання специфікацій виробника для Тип гідравлічної рідини та рівень чистоти є важливими.
Візерунки зносу компонентів в осьовому поршні Насоси передбачувані та керовані з належним обслуговуванням. Іпочки та прокладки і Пробки на плиті в дизайні пластини відчувають найвищі показники зносу за рахунок їх ковзаючий контакт під великими навантаженнями. Сучасні покриття та матеріали мають драматично розширений термін експлуатації компонентів, але регулярний огляд і своєчасний Заміна залишається важливою.
Складні системи управління в насоси змінної переміщення потребують додаткової уваги до електронних Компоненти та чистота сервоприводу. Регулярне калібрування та система Діагностика допомагає забезпечити оптимальну продуктивність та запобігти дорогим збоям.
