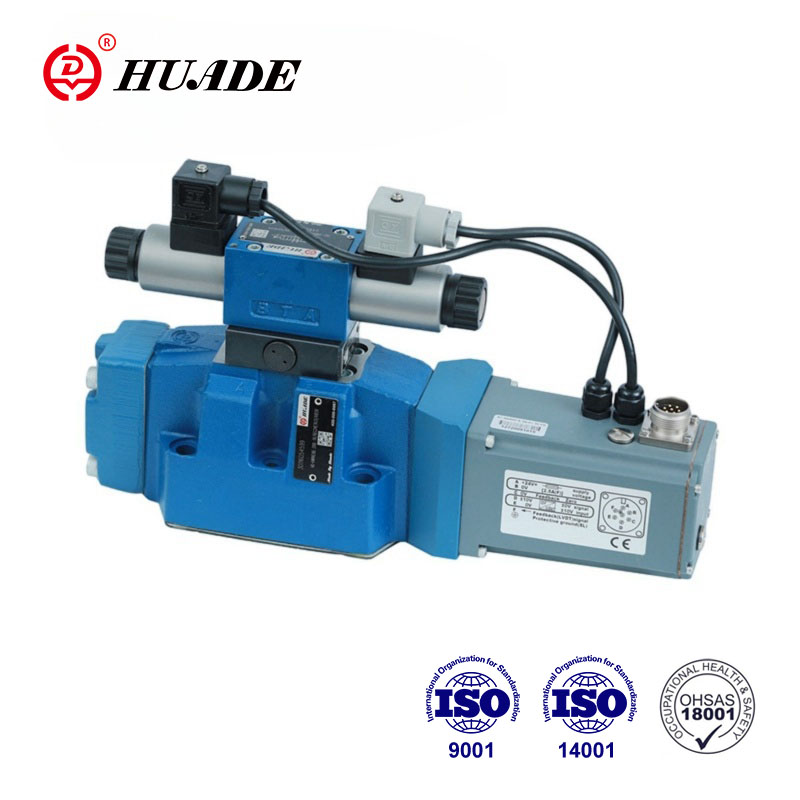

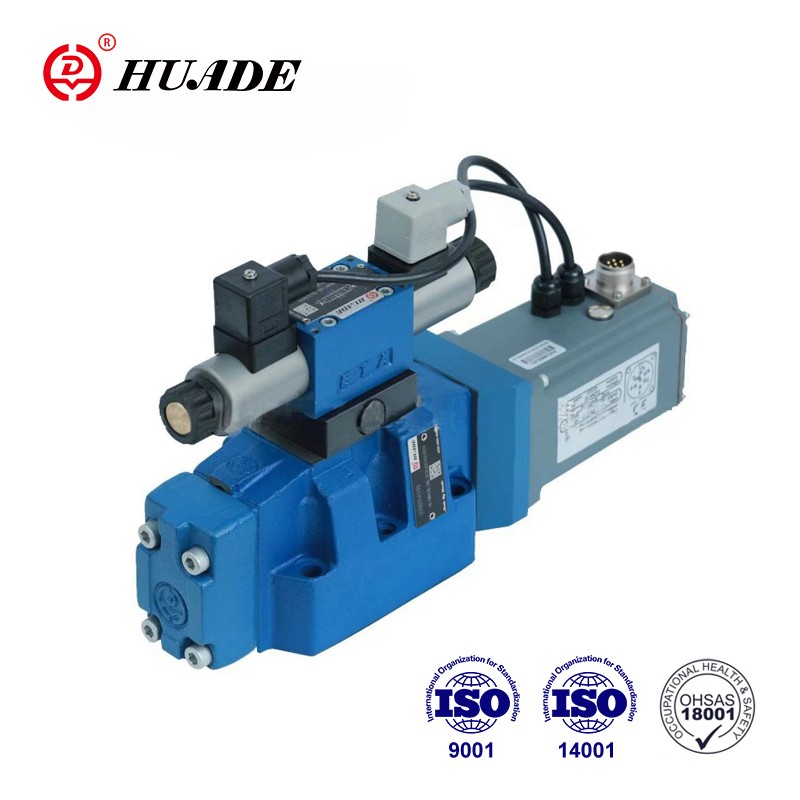

Клапани типу 4WRKE є 2-ступінчастими пропорційними клапанами. Вони контролюють напрямок і розмір потоку. Основний ступінь керується положенням, так що положення контрольного золотника не залежить від сил потоку навіть у випадку більших потоків. Після впровадження технології та незалежних досліджень і розробок пропорційні клапани бренду Huade мають стабільну продуктивність і високу якість.
| Гідравлічний | |||||
| Розмір | 10 | 16 | 25 | 32 | |
| Робочий тиск | Пілотний регулюючий клапан (МПа) Подача пілотного масла | 2,5~31,5 | |||
| Головний клапан, порти P, A, B (МПа) | 31.5 | 35 | 35 | 35 | |
| Зворотний тиск (МПа) | Пілотний маслозлив, зовнішній | 31.5 | 25 | 25 | 25 |
| Пілотний маслозлив, внутрішній | ＜1 | ||||
| Порт Y | ＜1 | ||||
| Номінальний потік q ± 10 % при △p = 1MP (л/хв) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Потік головного клапана (макс. допустимий) (л/хв) | 170 | 460 | 870 | 1600 | |
| Пілотний потік масла в каналі X або Y зі ступінчастою формою вхідного сигналу від 0 до 100 % (л/хв) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Гістерезис (%) | ≤1 | ||||
| Чутливість відповіді (%) | ≤0,5 | ||||
| Точність фільтрації (мкм) | ≤20 | ||||
| Рідина під тиском | Мінеральна олія Фосфатний ефір | ||||
| Середня в'язкість (мм2/с) | 20~380 | ||||
| Діапазон температури рідини під тиском (℃) | -20~70 | ||||
| Вага (кг) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Електричні дані | |
| Захист клапана згідно DIN 40 050 | IP65 |
| Тип напруги | DC |
| Тип сигналу | аналоговий |
| Потужність, не більше (Вт) | 72 (середнє = 24 Вт) |
| Електричне підключення | З компонентним штекером відповідно до E DIN 43 563-AM6 |
| Вставний роз'єм відповідно до E DIN 43 563-BF6-3 | |
| Електроніка управління | Вбудований у клапан |
особливості:
▶Пілотний 2-ступеневий пропорційний напрямний клапан з електричним зворотним зв'язком положення головного золотника управління та вбудованою електронікою (OBE);
▶Контроль напрямку та розміру потоку
▶Управління за допомогою пропорційних соленоїдів
▶Монтаж опорної плити: Схема портів відповідно до IS0 4401
▶Золотник головного керування з пружинним центром
▶Електричний зворотний зв'язок положення
▶Пілотний регулюючий клапан: одноступінчастий пропорційний напрямний клапан
▶Головна сцена з контролем положення
застосування:
Пропорційний розподільний клапан 4WRKE-3X використовується для регулювання напрямку та витрати.
Клапани в основному складаються з пілотного регулюючого клапана (1), корпусу (8), головного керуючого золотника (7), кришок (5 і 6), центруючої пружини (4), індуктивного датчика положення (9) і редукційний клапан (3). Якщо вхідного сигналу немає, головний керуючий золотник (7) буде утримуватися в центральному положенні центруючою пружиною (4). Як зміна положення головного керуючого золотника (7), так і зміна командного значення на стику підсумовування підсилювача створюють диференціальну напругу. Під час порівняння командного та фактичного значення за допомогою електроніки визначається можливе відхилення керування, і на пропорційний соленоїд пілотного регулюючого клапана (1) подається струм. Струм створює силу в соленоїді, який керує золотником керування через плунжер у ряд. Потік, який був випущений через контрольні поперечні перерізи, викликає регулювання головного керуючого золотника. Головний керуючий золотник (7) із ядром індуктивного значення потенціалу відповідає значенню команди. У контрольованому стані основний керуючий золотник (7) збалансований і утримується в цьому положенні, приєднаний до нього перетворювач (9) зміщується до контрольного положення. Хід керуючого золотника та контрольний отвір змінюються пропорційно значенню команди. Електроніка управління вбудована в клапан. Регулюючи клапан і електроніку, відхилення в серійному виробництві пристроїв зберігається на низькому рівні. Лінії резервуарів не повинні бути порожніми; у разі відповідних умов монтажу (тиск противаги приблизно 0,2 МПа) необхідно встановити клапан попереднього натягу.
Умовне позначення пропорційного клапана 4WRKE-3X
Пакет з Пропорційний клапан 4WRKE-3X
