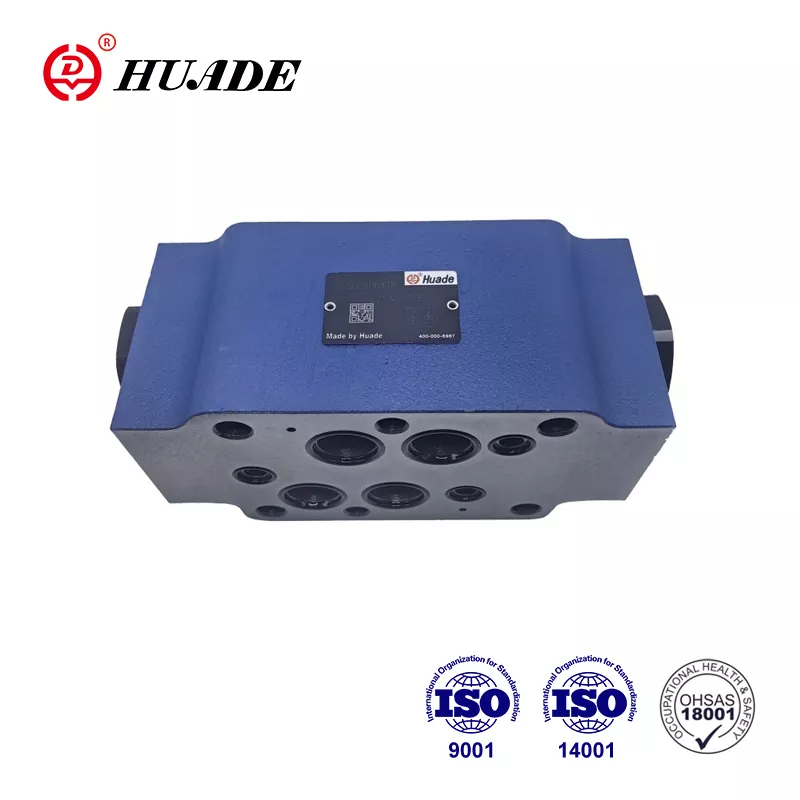

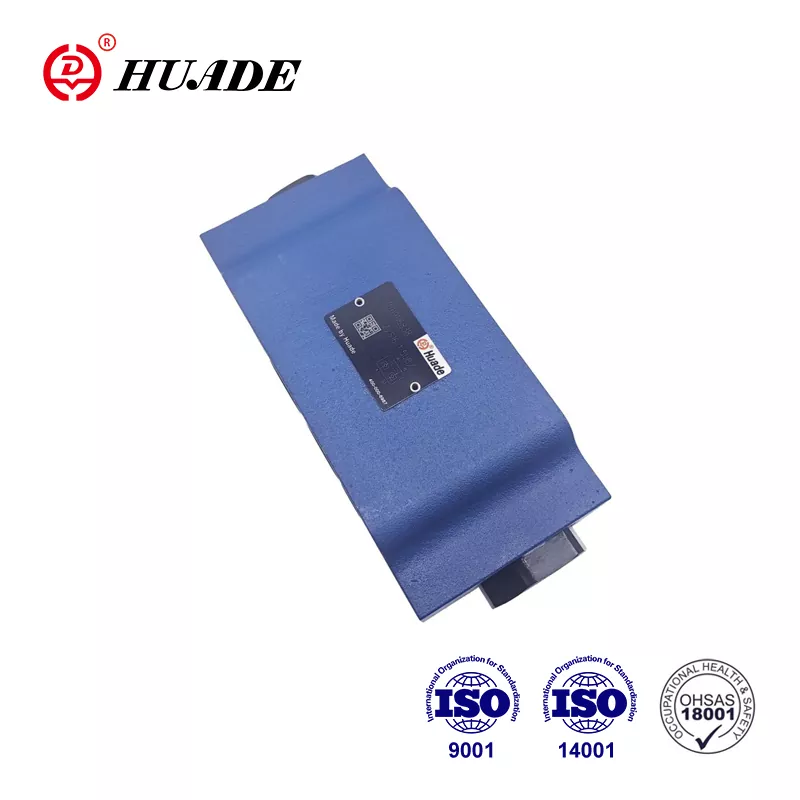

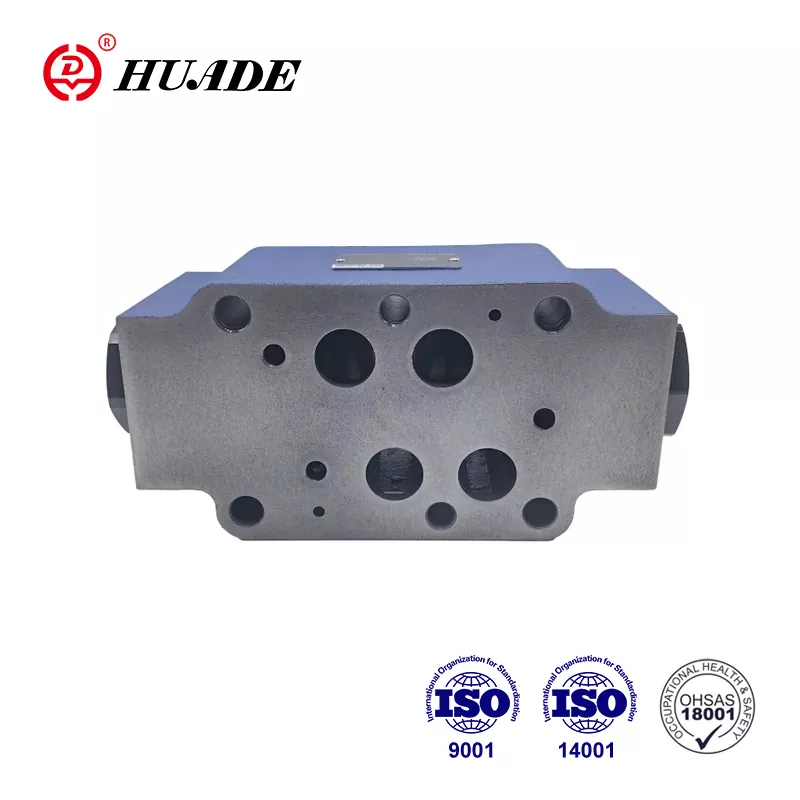

Сендвіч пластина зворотного клапана Z2S 22

Будучи провідним китайським виробником гідравлічної трансмісії та технологій управління, Huade має два досвіди довгострокової співпраці з Rexroth. Зворотні клапани Huade® Z2S 22 конкурують із добре відомими продуктами з гарною якістю та нижчою ціною. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Зворотні клапани Huade® мають більш прогресивну технологію та довговічніші, ніж аналогічні продукти цієї лінії. Це добре відомий національний бренд у Китаї. Гідравлічні клапани Huade широко використовуються у військовій промисловості та інших галузях завдяки чудовій продуктивності.

Параметр продукту багатошарової пластини зворотного клапана Z2S 22

Характеристика продукту та застосування багатошарової пластини зворотного клапана Z2S 22

особливості:

▶ Для використання в вузлах вертикального штабелювання

▶ Для герметичного закриття одного або двох сервісних портів

▶ Шаблон портування відповідно до Din 24 340, форма A, ISO4401 і CETOP - RP 121H

застосування:

Зворотний клапан Z2S 22 використовується для вертикального штабелювання. За потреби він може закрити один або два робочих масляних порту без витоку.

Функції, розділи, умовні позначення багатошарової пластини зворотного клапана Z2S 22

Гідравлічні пілотні зворотні клапани Z2S 22 є новою серією з конструкцією сендвіч-пластини. Вони використовуються для герметичного закриття одного або двох сервісних портів навіть на тривалий період часу. Вільний потік відбувається від A1 до A2 або B1 до B2. Потік в A1 B1 протилежному напрямку заблоковано. Коли рідина тече від A1 до A2, золотник тисне та штовхається вправо, тим самим відкриваючи кульковий тарілковий клапан, який потім відкриває тарілку. Щоб забезпечити правильне закриття клапана, сервісні порти A2 B2 напрямного клапана повинні бути підключені до бака в нейтральному положенні.

Символ Z2S

Типовий приклад схеми Z2S
