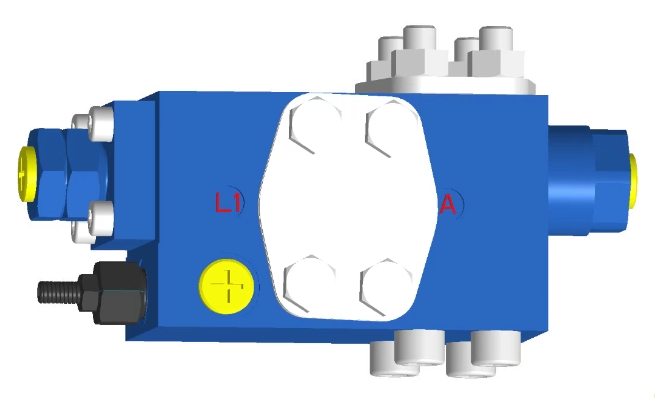

Балансувальний клапан HD-BLV20-1X є ключовим компонентом гідравлічної системи будівельної техніки, особливо підйомного обладнання (наприклад, автокрани, баштові крани, підйомні платформи тощо).
Основні функції
▪Контроль навантаження та точність руху
①Внутрішнє пілотне пропорційне керування реалізує плавний запуск і зупинку приводу (циліндра/двигуна), усуваючи тремтіння або удар під високим інерційним навантаженням.
②Він забезпечує можливість плавного регулювання швидкості в таких діях, як підйом і опускання важких предметів, телескопічний рух зі змінною амплітудою та адаптується до потреб роботи з мікрорухом (наприклад, точне підняття).
▪Функція безпеки
①Інтегрований механічний клапан утримання навантаження може запобігти виходу навантаження з-під контролю, навіть якщо гідравлічний шланг лопне або система випадково скине тиск (відповідно до стандартів безпеки ISO 13849).
②Вбудований вторинний захисний запобіжний клапан скидає тиск, коли тиск у трубопроводі аномально підвищується, щоб захистити привод від пошкодження через піковий тиск.
▪Здатність запобігати коливанням потоку
1. Конструкція компенсації тиску прийнята. Коли насос не подає достатньо мастила (наприклад, падає швидкість двигуна) або раптово змінюється навантаження, відкривання клапана автоматично регулюється, щоб уникнути явища «зависання» приводу.
▪Технічні моменти
⑴Композитна структура сердечника клапана: головний балансувальний клапан, перевантажувальний клапан і зворотний клапан об’єднані в одне ціле, щоб зменшити точки витоку трубопроводу.
⑵Оптимізація динамічного відгуку: конструкція масляного контуру пілотного керування зменшує затримку відкриття та закриття, а час відгуку становить менше 50 мс.
⑶Адаптація до широкого температурного діапазону: матеріал корпусу клапана та ущільнювачі можуть стабільно працювати за робочих умов -40℃~120℃.
Параметр продукту Балансувальний клапан HD-BLV20-1X
| Розмір | HD-BLV20-1X | |
| Максимальний робочий тиск | 420 бар | |
| Максимальний тиск на порту А (впускна/зворотна олива) | 420 бар | |
| Максимальний тиск у порту B (привід/навантаження) | 420 бар | |
| Максимальний керуючий тиск у порту X | 420 бар | |
| Максимальний потік | 350 л/хв | |

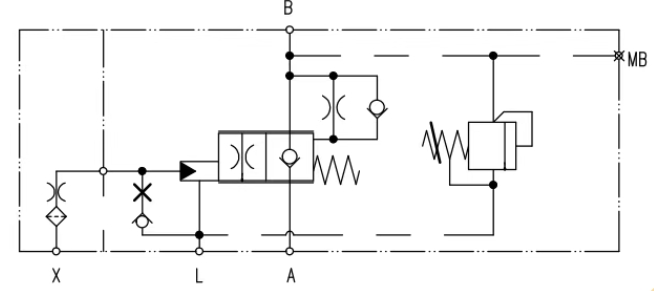

| Напрямок потоку | A→B, вільний потік через зворотний клапан | |
| B→A, контрольований потік | ||
| Метод контролю | Коефіцієнт гідравлічного регулювання | |
| Відкритий коефіцієнт | 113:1 | |
| Температура масла (℃) | -20~80 ℃ | |
| Розмір | SAE1''6000psi | |
| Розмір нафтового порту | A、B | SAE1'' 6000psi |
| X、L、L1、MB | G1/4'' | |
