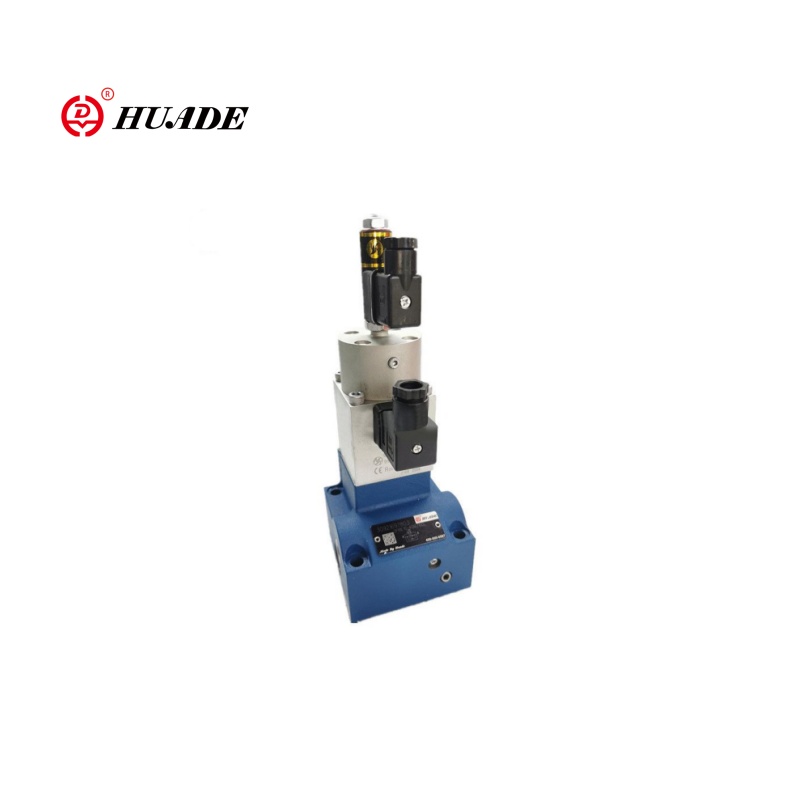

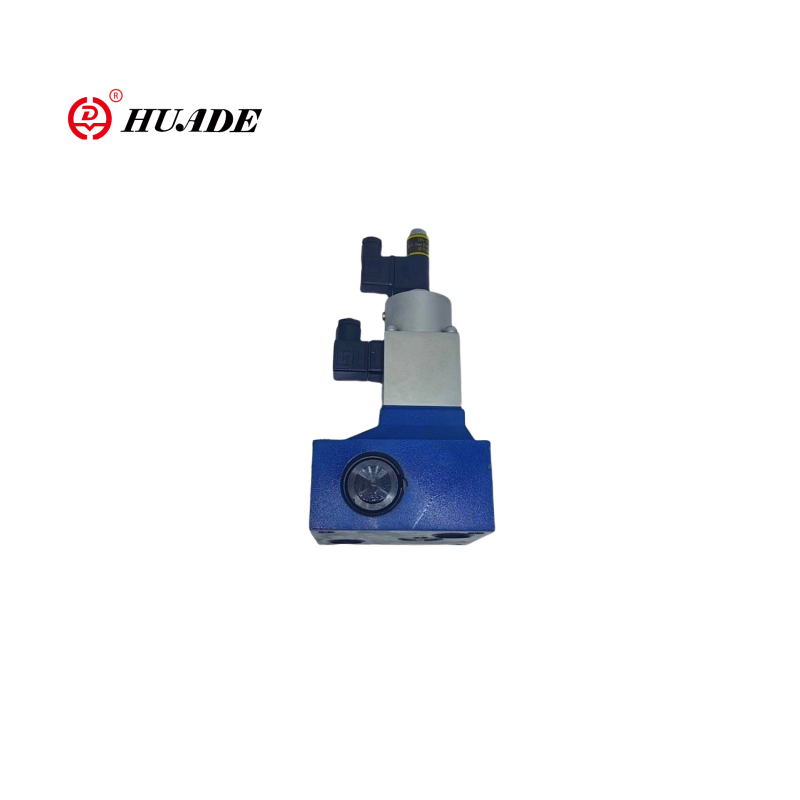

Пропорційний клапан контрольного потоку 2FRE16

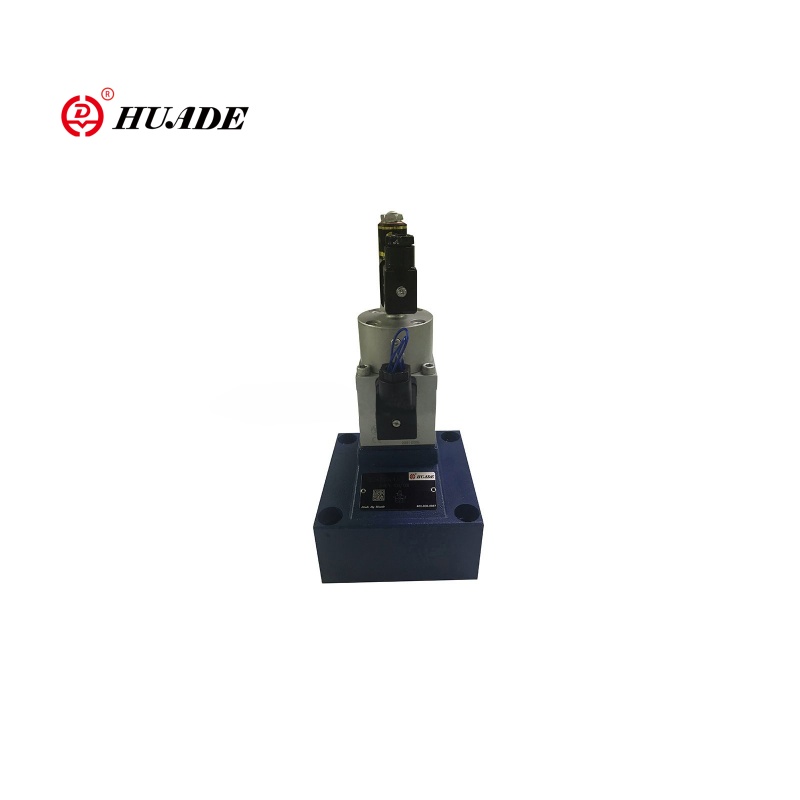

2FRE16 2-х напрямний клапан управління пропорційним потоком є ​​високоефективним пропорційним клапаном управління потоком, який підходить для застосувань, де швидкість гідравлічних приводів (циліндрів або двигунів) повинна бути точно відрегульована. Порівняно з пропорційним клапаном 2fre10, клапан 2fre16 має більший діаметр, що дозволяє більш високий діапазон потоку. І пропорційний клапан 2FRE16 підходить для гідравлічних систем більш високої потужності.

Параметр продукту пропорційного клапана контрольного потоку 2fre16

Гідравлічний
Робочий тиск (MPA)	31.5
Мінімальний диференціал тиску (MPA)	розмір 10	розмір 16
	0,3 ~ 0,8	0,6 ~ 1
Рідина	Мінеральна олія (для ущільнення NBR), ефір фосфатів (для ущільнення FPM)
Діапазон в'язкості (мм2/с)	2,8 до 380
Діапазон температури рідини тиску (℃）	-20 до +70
Гістерезис (%)	＜ ± 1QMax
Повторюваність (%)	＜ 1 qmax
Розповсюдження зразків (%)	＜ ± 2
Встановлення	необов’язковий
Вага (кг)	6	8.3
Електричний
Тип напруги	DC 24V
Опір котушки соленоїда (ω)	Холодна вартість при 20 ℃ 10, максимум теплої вартості 13.9
Макс. Влада (VA)	50
Індуктивність (MH)	6 - 8
Частота генератора (кГц)	2.5
VT-5010S30 Попит ізоляції IP65	IP65

Особливості:Функція продукту та застосування пропорційного клапана управління потоком 2fre16

I

▶ Примітка за допомогою пропорційного соленоїда

▶ З зворотним зв'язком з електричним положенням контрольного отвору

I

▶ Мінімальна варіація зразка клапана та електричного підсилювача VT 5004 (окремий порядок)

Застосування:

Пропорційний клапан контрольного потоку 2FRE16 широко використовується у важких промислових гідравлічних системах, інженерних машинах та мобільній гідравліці, металургійній та гірничій техніці.

Типові приклади системи: ланцюг управління відро екскаватора

PLC → Пропорційний підсилювач → 2FRE16 → Гідравлічні циліндри

                    ↑

 Датчик тиску (зворотний зв'язок із закритим циклом)

Регулюючи вхідний електричний сигнал, рух відра може бути плавно прискорений/сповільнений, щоб уникнути гідравлічного удару.

Функція та розділ пропорційного клапана контрольного потоку 2FRE16

Тип 2fre .. пропорційні клапани управління потоком мають двосторонню функцію. Вони можуть, з прикладеного електричного командного значення, регулювати потік, який є тиском і значною мірою компенсованою температурою.

Вони в основному складаються з корпусу (1), пропорційного соленоїда з індуктивним перетворювачем положення (2), вимірюванням отвору (3), компенсатором тиску (4), обмежувачем ходу (5), а також необов'язковим зворотним клапаном (6).

Налаштування потоку визначається (0 BIS 100 %) на потенціометрі командного значення. Прикладне командне значення, викликає підсилювач, а також пропорційний соленоїд, коригування вимірювального отвору (3). Положення вимірювального отвору (3) отримується перетворювачем положення. Будь -які відхилення від значення команд компенсуються контролем зворотного зв'язку позиції.

Компенсатор тиску (4) утримує падіння тиску на вимірювальному отворі (3) за постійним значенням. Потік, отже, компенсується тиск.

Невеликий температурний дрейф досягається завдяки проектуванню вимірювального отвору. При 0 % командному значенні вимірювальне отвір закрито.

У разі втрати потужності або розриву кабелю на перетворювачі положення отвір вимірювання закривається. З 0 % командного значення можливий безкоштовний старт для стрибка. Через два пандуси всередині електричного підсилювача можна затримати відкриття та закриття вимірювального отвору.

Через зворотний клапан (6) Вільний потік можливий від B до A.

Штрих Пропорційний клапан контрольного потоку 2FRE16

Символи пропорційного клапана контрольного потоку 2fre16
