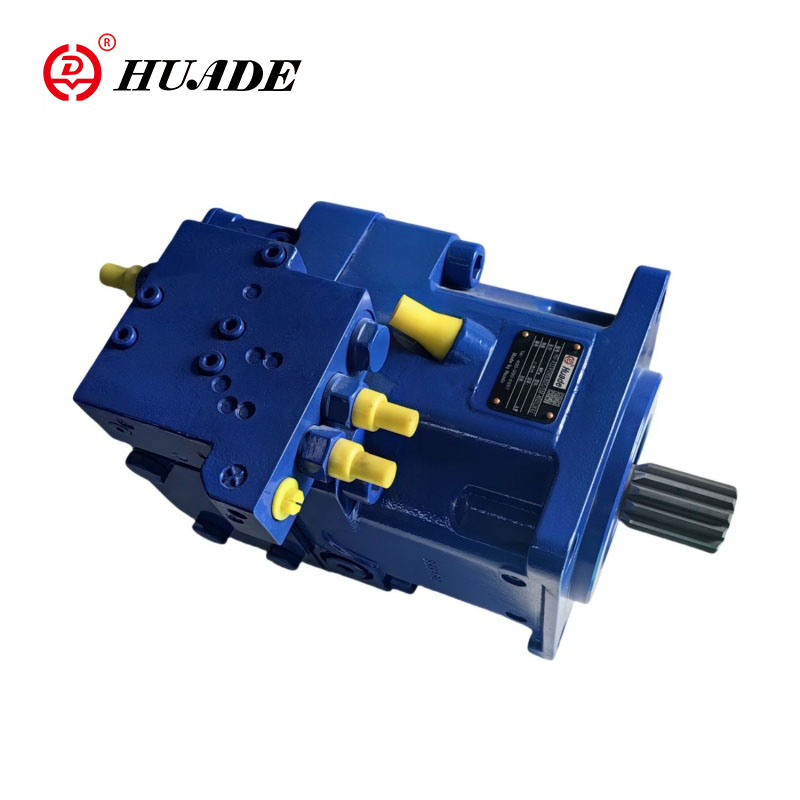

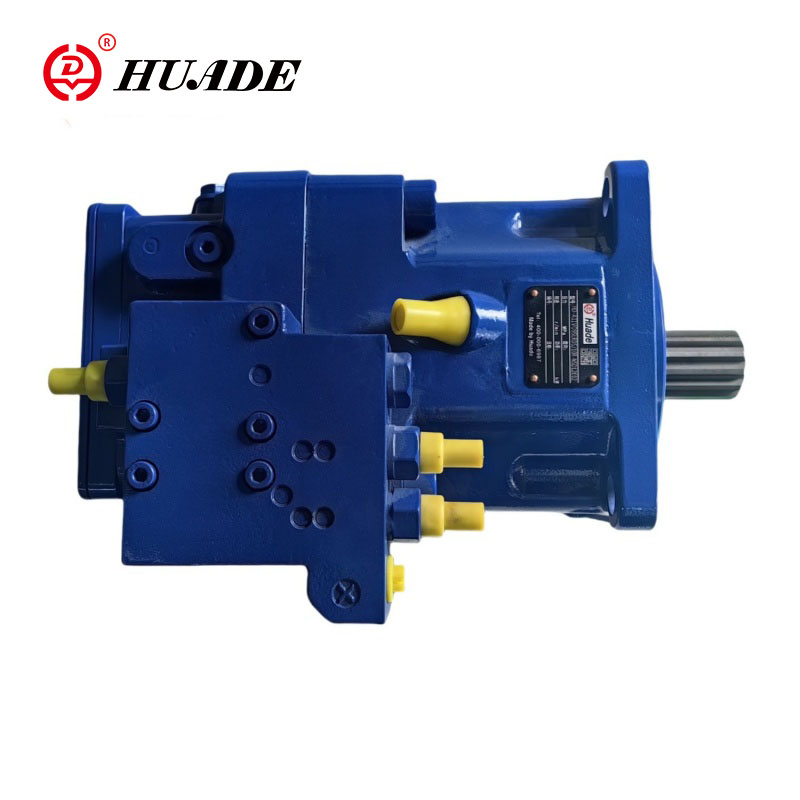

Аксіально-поршневий регульований насос A11VO

Аксіально-поршневий регульований насос Huade A11VO з перекидною пластиною використовується для гідростатичної трансмісії в гідравлічних системах відкритого контуру. Швидкість потоку цього аксіально-поршневого насоса пропорційна швидкості трансмісії та робочому об’єму. Регулюючи кут поворотної пластини, швидкість потоку можна плавно змінювати. Насос A11VO може зрівнятися з Rexroth за продуктивністю.

Параметр продукту аксіально-поршневого регульованого насоса A11VO

•Діапазон робочого тиску

◇Вхід-----Абсолютний тиск у порту S (порт всмоктування)

Версія без зарядного насоса

Pabs min--------- 0,8 бар

Pabs max---------- 30 бар

Якщо тиск > 5 бар, зверніться до Huade Hydraulic.

Версія з зарядним насосом

Pabs min---------- 0,6 бар

Pabs max---------- 2 бар

◇Максимально допустима швидкість (обмеження швидкості)

Допустима швидкість при збільшенні вхідного тиску pabs на всмоктувальному каналі S або при Vg ≤Vg max

◇Вихід ---- Тиск у порту A або B

Номінальний тиск pN---------- 350 бар

Максимальний тиск Pmax ----------400 бар

Номінальний тиск: максимальний розрахунковий тиск, при якому забезпечується втомна міцність

Максимальний тиск: Макс. робочий тиск, допустимий для короткочасного (t <1с).

◇Мінімальний робочий тиск

Мінімальний робочий тиск pB min необхідний у робочій лінії насоса залежно від швидкості, кута повороту та робочого об’єму (див. схему).

◇ Тиск зливу корпусу

Тиск дренажу корпусу в портах T1 і T2 може бути максимум на 1,2 бар вищим за тиск на вході в каналі S, але не вище PL abs. макс --------------2 бар.

Потрібна повнорозмірна дренажна лінія без обмежень безпосередньо до бака.

◇Температурний діапазон ущільнювального кільця вала

Ущільнювальне кільце вала FKM допустимо для температур дренажу корпусу від -25 ℃ до +115 ℃.

•Примітка:

Для застосувань при температурі нижче 25°C потрібне ущільнювальне кільце вала з NBR (допустимий діапазон температур: від -40°C до +90°C).

Вкажіть кільце ущільнювача вала NBR відкритим текстом у замовленні.

Характеристика продукту та застосування аксіально-поршневого регульованого насоса A11VO

особливості:

▶Ремінний аксіально-поршневий насос із перекидною пластиною для гідростатичних приводів у гідравлічній системі відкритого контуру.

▶Призначений переважно для використання в мобільних додатках.

▶Насос працює в режимі самовсмоктування, з наддувом бака або з додатковим вбудованим зарядним насосом (крильчаткою).

▶Доступний широкий спектр опцій керування, які відповідають будь-яким вимогам застосування.

▶Опція керування потужністю регулюється зовні, навіть коли насос працює,

▶Прохідний привід підходить для додавання шестеренчатих насосів і аксіально-поршневих насосів до одного, тобто 100/% прохідного приводу.

▶Вихідний потік пропорційний швидкості приводу та плавно змінюється між qv max і qv min = 0.

застосування:

Аксіально-поршневий регульований насос Huade A11VO широко використовується в машинобудуванні та легкому промисловому обладнанні, металургійному та гірничодобувному обладнанні, кораблях, наземному обладнанні цивільної авіації, нафтопереробному та нафтохімічному обладнанні, будівельному та ходовому обладнанні.
