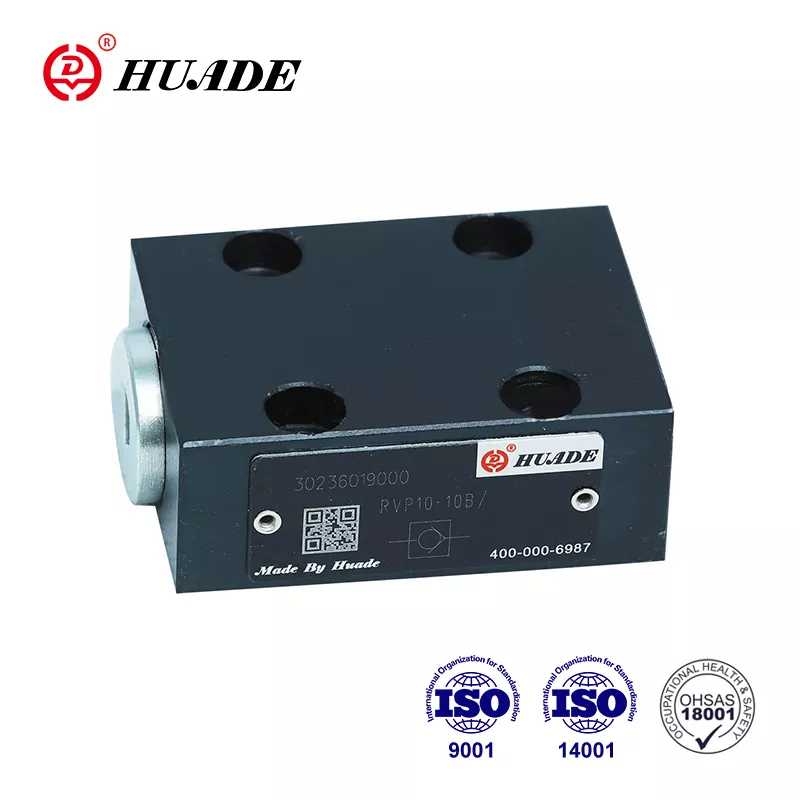

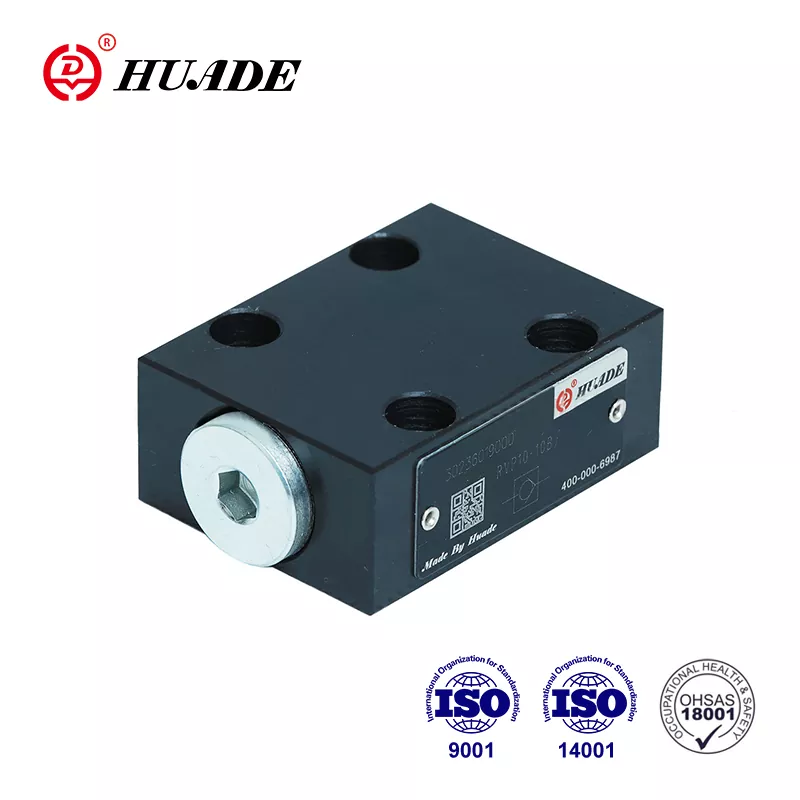

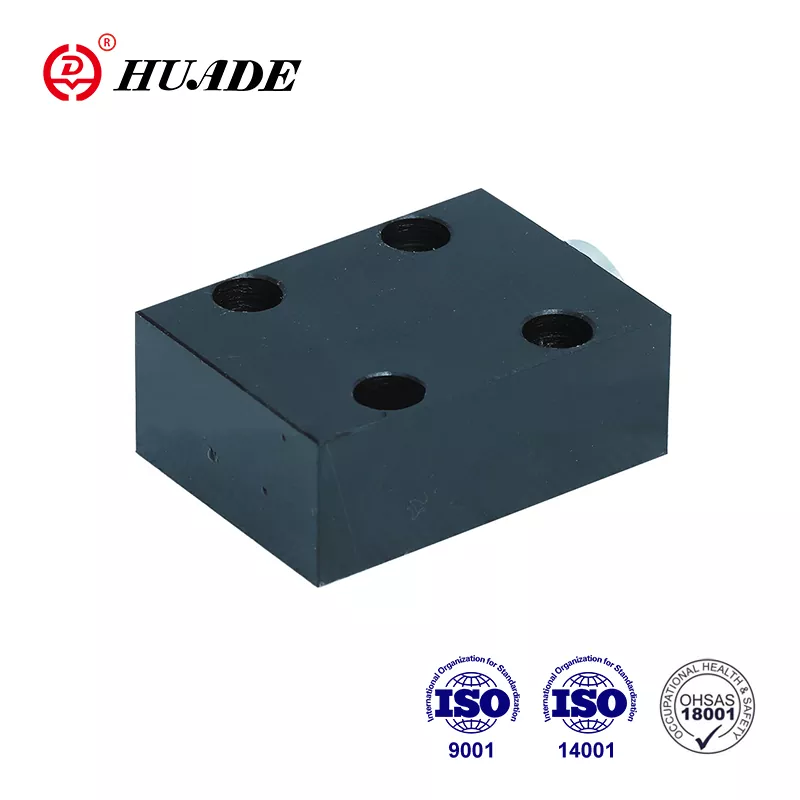

Стратегічне співробітництво між урядами Китаю та Німеччини в 1979 році Huade включило передову технологію від Rexroth. Зворотний клапан Huade® RVP 12 сумісний із RVP 12 від Rexroth. Товар Huade відповідає міжнародним стандартам, а саме ISO9001, ISO14001 та OH SAS18001. Фабрика приділяє велике значення якості з хорошою системою перевірки, щоб забезпечити відмінну якість усіх зворотних клапанів RVP 12 перед виходом із заводу. Продукція Huade може широко використовуватися у військовій промисловості та інших сферах Китаю. Це надійний бренд у Китаї.
|
Технічні дані |
|||||||||
|
Розмір |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Робочий тиск, не більше (МПа) |
31.5 |
||||||||
|
Тиск відкриття (МПа) |
0.05 |
||||||||
|
Рідина під тиском |
мінеральні масла або фосфатний ефір |
||||||||
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
||||||||
|
Діапазон в'язкості (мм2/с) |
2,8~500 |
||||||||
|
Фіксація положення |
необов'язковий |
||||||||
|
Вага (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
особливості:
▶ Підключення монтажної пластини
▶ Закриття без протікання в одному напрямку
застосування:
Зворотний клапан RVP 12 в основному використовується на виході з насоса як зворотний клапан і перепускний клапан.
Зворотний клапан РВП 12 є тарілчастою структурою з невеликими втратами тиску. Схема структури показана нижче. Його завдання полягає в тому, щоб переважно перекривати потік без витоку в одному напрямку та дозволяти вільний потік у протилежному напрямку. В основному він складається з корпусу (1), тарельчатої (2), пружини стиснення (3) і сидіння пружини (4). ). Хід тарельчатки (2), яка направляється по її зовнішньому діаметру, обмежується механічним упором. Вбудована натискна пружина (3) підтримує рух закривання. Крім того, натискна пружина (3) утримує тарілку (2) у закритому положенні, навіть якщо через клапан немає потоку.
символ
Структурна схема
①Корпус ②Корпус ③Пружина ④Пружинне сидіння
1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.
2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря
3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.
4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Виберіть і використовуйте їх відповідно до параметрів, наведених у книзі зразків
5. Шорсткість поверхні, пов'язаної з клапаном, повинна бути 0,8.
6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
