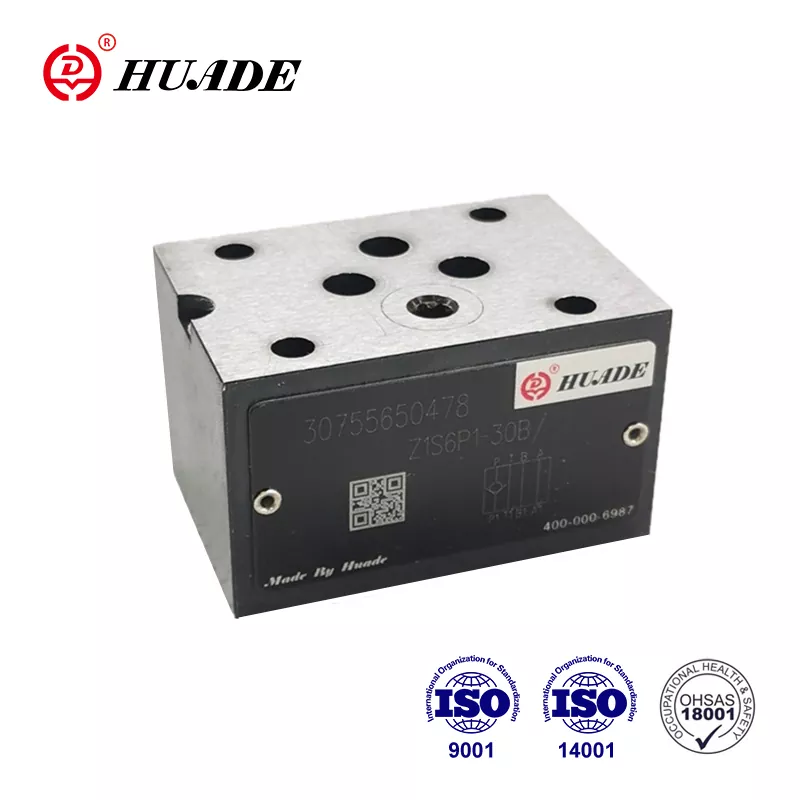

Сендвіч пластина зворотного клапана Z1S

Будучи провідним китайським виробником гідравлічної трансмісії та технологій управління, Huade використовує передові технології від Rexroth. Зворотний клапан Huade® Z1S може повністю замінити серію Z1S, пропоновану Rexroth. Це економічно вигідно. Huade пройшов ISO9001, ISO14001 і ISO45001. Картриджний клапан Huade® Z1S має надійну роботу. Це давній національний бренд Китаю. Це більш передові технології та довговічність, ніж аналогічні продукти цієї лінії.

Параметр продукту багатошарової пластини зворотного клапана Z1S

Характеристика продукту та застосування багатошарової пластини зворотного клапана Z1S

особливості:

▶ Сендвіч-пластинчастий клапан для використання у вузлах вертикального штабелювання

▶ 8 різних ізолюючих функцій

застосування:

Цей зворотний клапан багатошаровий Z1S використовується для вертикального монтажу.

4. Функції, розділ, символи багатошарової пластини зворотного клапана Z1S

Клапан Z1S — це зворотний клапан із прямим керуванням у багатошаровій конструкції. Він використовується для герметичного закриття в одному напрямку та забезпечує вільний потік у протилежному напрямку. Цей тип клапана має металеве ущільнення між тарельчаткою (3) і корпусом (1). Зворотні клапани типу Z1S особливо підходять для застосувань із робочим тиском понад 10,0 МПа та швидкістю потоку понад 4 м/с.

Повідомлення про багатошарову пластину зворотного клапана Z1S

1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.

2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.

3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.

4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Виберіть і використовуйте їх відповідно до параметрів, наведених у книзі зразків.

5. Шорсткість поверхні, пов'язаної з клапаном, повинна бути 0,8.

6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
