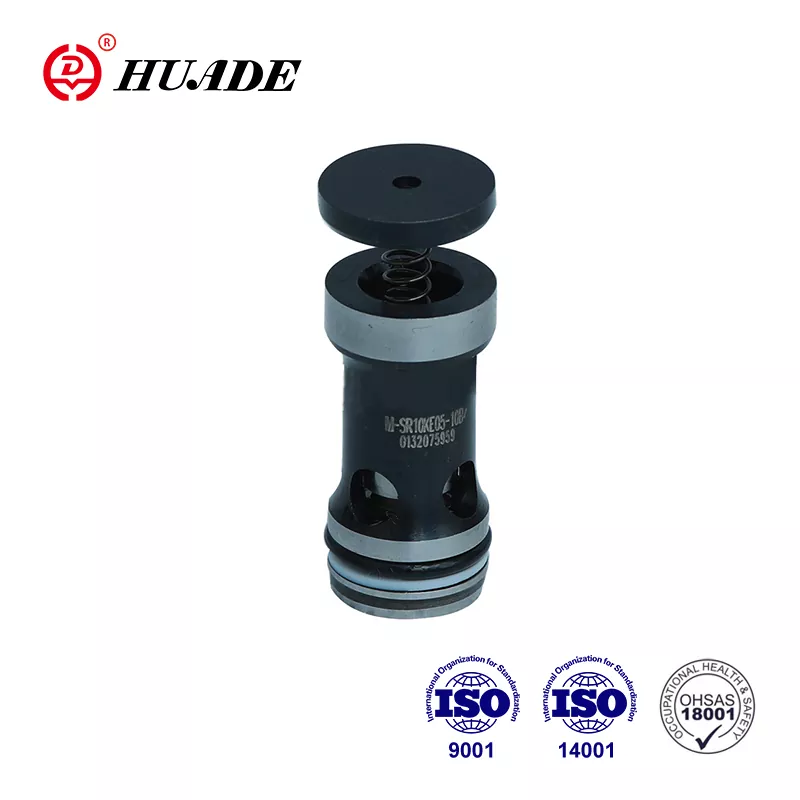

Створена в рамках стратегічного партнерства між урядами Китаю та Німеччини в 1979 році, компанія включила передові технології від Rexroth. Картриджний клапан Huade® M-SR є альтернативою продукції Rexroth тієї ж серії. Це економічно вигідно. Вся продукція проходить суворе тестування перед виходом із заводу та упаковується в стандартну картонну коробку з водонепроникною упаковкою. Протягом одного року гарантійного терміну ремонт безкоштовний. Huade підійшов до міжнародних стандартів, а саме ISO9001, ISO14001 та ISO45001. Картриджний клапан Huade® M-SR має надійну роботу і вже популярний серед китайських споживачів. Це добре відомий національний бренд у Китаї.
|
Технічні дані (для застосування за межами цих параметрів, будь ласка, проконсультуйтеся з нами!) |
|
|
Макс. тиск (МПа) |
До 31,5 |
|
Тиск крекінгу (МПа) |
Дивіться характерні криві |
|
Макс. витрата (л/хв) |
Дивіться характерні криві |
|
Робоча рідина |
Мінеральне масло або фосфатний ефір |
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
|
Діапазон в'язкості (мм2/с) |
2,8 до 500 |
|
Чистота рідини |
Максимально допустимий ступінь забруднення напірної рідини відповідає NAS 1638 cass 9. Тому ми рекомендуємо фільтр із мінімальним коефіцієнтом утримання β10≥75 |
особливості:
▶ Для встановлення в колекторних блоках як патрон зворотного клапана під прямим кутом
▶ Герметичне закриття в одному напрямку
▶ 6 тисків відкриття, опція
застосування:
Він в основному використовується на виході насоса як зворотний тиск і бічні наскрізні клапани.
4. Функції, розділ, умовні позначення картриджного клапана M-SR
Картридж зворотного клапана типу M-SR має завдання переважно дозувати потік в одному напрямку та забезпечити вільний потік у протилежному напрямку.

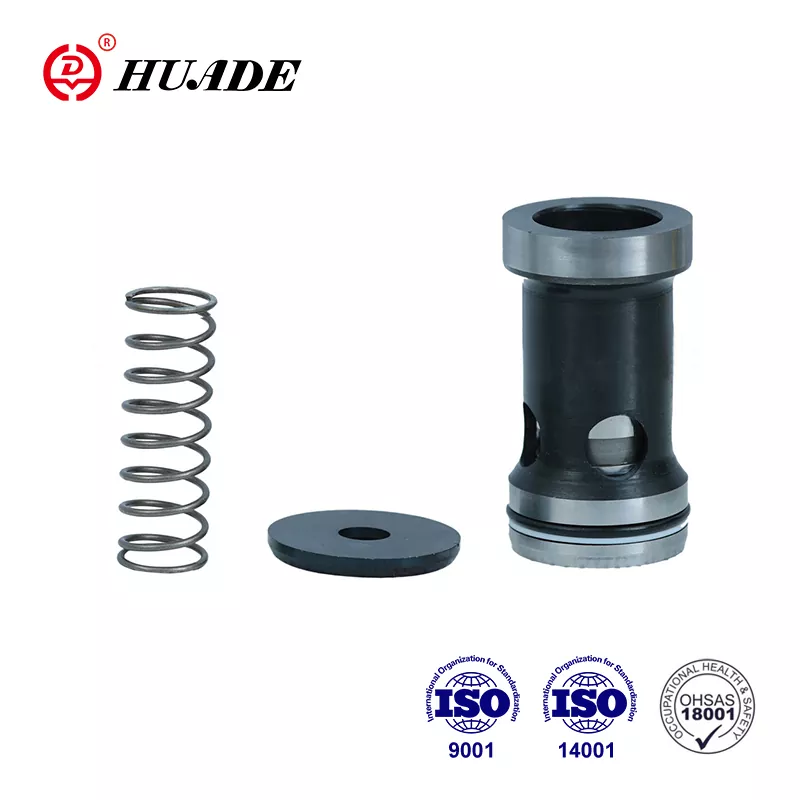

Клапан включає втулку клапана (1), золотник (2), сідло пружини (3) і пружини (4).
символ
Структурна схема
1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.
2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.
3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.
4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Виберіть і використовуйте їх відповідно до параметрів, наведених у книзі зразків.
5. Шорсткість поверхні, пов'язаної з клапаном, повинна бути 0,8.
6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
