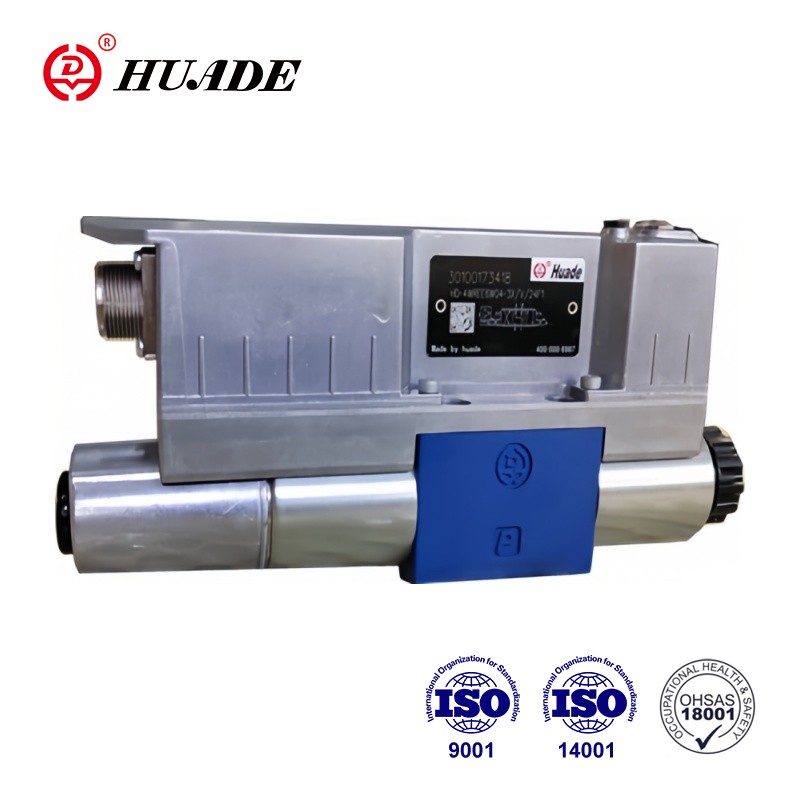

Клапан типу 4WREE6-3X є пропорційним напрямним клапаном прямого керування з електричним зворотним зв’язком положення та вбудованою електронікою (OBE). Пропорційні клапани типу 4WREE6-3X пройшли сертифікацію CE. Максимальний робочий тиск до 350 бар. Це один із провідних продуктів Huade Hydraulic. Цей клапан 4WREE6-3X має стабільну продуктивність і відносно низьку ціну.
| Загальний | ||
| вага | ▶ Клапан з двома електромагнітами (кг) | 2.6 |
| ▶ Клапан з одним електромагнітом (кг) | 2.1 | |
| Монтажне положення | будь-які, бажано горизонтальні | |
| Діапазон температури навколишнього середовища (℃) | -20 … +60 | |
| Температурний діапазон зберігання із захистом від ультрафіолету (℃) | +5 … +40 | |
| Температура транспортування (℃) | –30 … +80 | |
| Максимальний термін зберігання (роки) | 1 | |
| Його випробування відповідно до DIN EN 60068-2-6 | 10 ... 2000 Гц / максимум 10 g / 10 циклів / 3 осі | |
| Тест на рівень шуму відповідно до DIN EN 60068-2-64 | 20 ... 2000 Гц / 10 g RMS / 30 g пік / 30 хв. / 3 осі | |
| Удар при транспортуванні відповідно до DIN EN 60068-2-27 | 15 г / 11 мс / 3 удари / 3 осі | |
| Удар відповідно до DIN EN 60068-2-27 | 15 г / 11 мс / 1000 ударів / 3 осі | |
| Максимальна відносна вологість (без конденсації) % | 95 | |
| Максимальна температура поверхні соленоїда (℃) | 150 (індивідуальна операція) | |
| Значення MTTFd відповідно до EN ISO 13849 (роки) | 150 | |
| відповідність | ▶ CE відповідно до Директиви щодо електромагнітної сумісності 2014/30/ЄС, перевірено відповідно до EN 61000-6-2 та EN 61000-6-3 ▶ Директива RoHS 2015/65/ЄС ▶ Постанова REACH (ЄС) №. 1907/2006 | |
| Екологічність | ▶ Клімат | Екологічний аудит відповідно до EN 60068-2 |
| гідравлічний | ||
| Максимальний робочий тиск | ▶ Панель портів A, B, P | 350 |
| ▶ Панель порту T | 210 | |
| Максимальний потік (рекомендований) (л/хв) | 80 | |
| Номінальна витрата (∆p = 10 бар) (л/хв) | 4; 8; 16; 32 | |
| Гідравлічна рідина | дивіться таблицю на сторінці 15 | |
| Діапазон температури гідравлічної рідини (℃) | ▶ допустимо | –20 … +70 |
| ▶ рекомендовано | –40 … +50 | |
| Діапазон в'язкості (мм2/с) | ▶ допустимо ℃ | 20 … 380 |
| ▶ рекомендовано | 30 … 46 | |
| Максимально допустимий ступінь забруднення гідравлічної рідини, клас чистоти згідно ISO 4406 (с) | клас 20/18/15 | |
| Гідравлічна рідина | Класифікація | Відповідні ущільнювальні матеріали | Стандарти | |
| Мінеральні масла | HL, HLP, HLPD, HVLP, HVLPD | НБР, ФКМ | DIN 51524 | |
| Біологічно розкладається | ▶ Нерозчинний у воді | HETG | FKM | ISO 15380 |
| ПІСНЯ | FKM | |||
| ▶ Розчинний у воді | HEPG | FKM | ISO 15380 | |
| Вогнестійкий | ▶ Без води | HFDU (гліколева основа) | FKM | ISO 12922 |
| HFDU (складноефірна основа) | FKM | |||
| HFDR | FKM | |||
| ▶ Містить воду | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
особливості:
▶4/2 або 4/3-ходова версія
▶Для монтажу підкладки
▶Шаблон перенесення відповідно до ISO 4401-03-02-0-05
▶Контроль напрямку та розміру потоку
▶Управління за допомогою пропорційних соленоїдів із центральною різьбою
▶Котушка керування з пружинним центром
▶Інтегрована електроніка керування (OBE) з входом напруги або струму ("A1" та/або "F1")
Налаштування
В основному клапан складається з:
▷Корпус (1) із з’єднувальною поверхнею
▷Контрольний золотник (2) з пружинами стиснення (3 і 4) і пластиною пружини (5 і 6)
▷ Соленоїди (7 і 8) з центральною різьбою
▷Датчик положення (9)
▷Інтегрована електроніка (13)
▷Електричне регулювання нульової точки (12), доступне через гумову заглушку
функція:
▷Зі знеструмленими соленоїдами (7 і 8), центральне положення золотника керування (2) пружинами стиснення (3 і 4) між пластинами пружин (5 і 6).
▷Пряме керування золотником керування (2) шляхом керування пропорційним соленоїдом, напр. соленоїд "b" (8)
-Зсув керуючого золотника (2) вліво пропорційно вхідному електричному сигналу
- Це відкриває з'єднання від P до A і B до T через поперечні перерізи діафрагмового типу з прогресивною характеристикою потоку
У знеструмленому стані керуючий золотник (2) утримується в механічному центральному положенні за допомогою поворотних пружин соленоїдів. З символом золотника управління "V" це положення не відповідає центральному положенню гідравліки! Коли контур керування електричним клапаном закритий, золотник керування розташовується в гідравлічному центральному положенні.
Клапан з двома положеннями золотника (версія "4WREE...A...")
Функція цієї версії клапана в основному відповідає клапану з трьома положеннями золотника. Однак 2 клапани положення золотника оснащені лише електромагнітом "a" (7). Замість 2-го пропорційного соленоїда є пробка (10).
Елемент компенсації тиску в ОБЕ "-967".
Для запобігання утворенню конденсату в корпусі вбудованої електроніки (OBE) можна використовувати захисну мембрану електроніки (11).
Рекомендується для використання за межами промислових умов із високою вологістю навколишнього повітря та значними циклічними змінами температури (наприклад, на вулиці).
Символ пропорційного клапана 4WREE-3X
