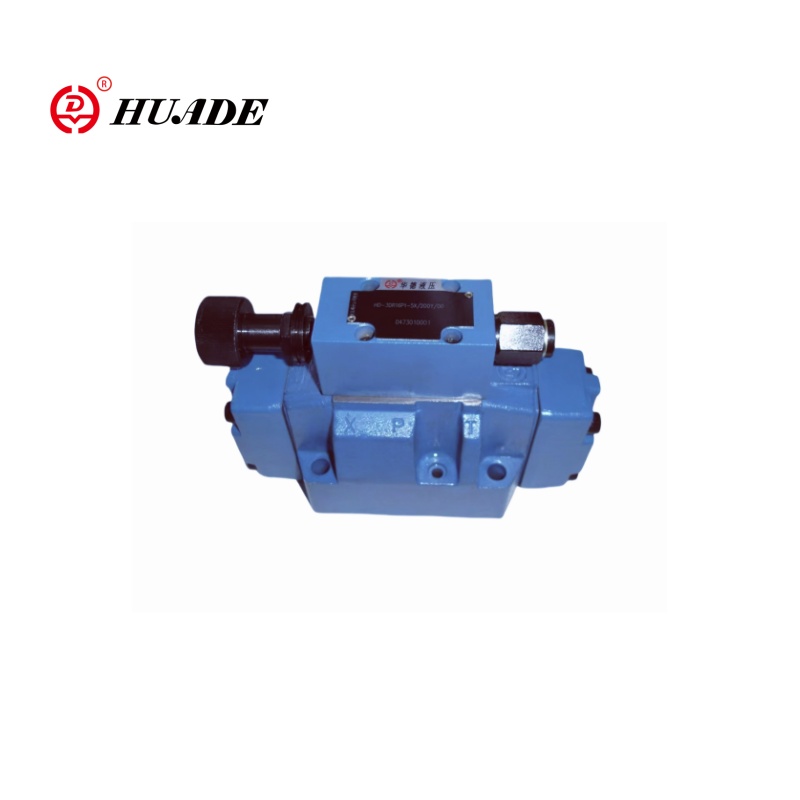

Пілот керував тристороннім пропорційним клапаном тиску 3DR16P-5x-це високоефективний елемент гідравлічного управління. Пропорційний клапан зниження тиску Huade 3DR16P-5x в основному використовується для зниження та обмеження тиску системи, щоб гарантувати, що гідравлічна система може підтримувати стабільний рівень тиску. 3DR16P-5X, де "3DR" являє собою тристоронній серію клапана, що зменшує тиск, "16" являє собою розмір, "P" являє собою контроль тиску, а "5x" являє собою код конфігурації. Пропорційний клапан Huade 3DR16P-5X може замінити ту саму модель, запропоновану Rexroth.
| Загальний | ||
| Вага кг | 8 | |
| Положення встановлення | Необов’язковий | |
| Діапазон температури навколишнього середовища ℃ | -30 до+50 | |
| Гідравлічний | ||
| Номінальна смуга тиску | 315 | |
| Максимальний робочий тиск | -Port p бар | 315 |
| -ПОРТ АРА | 250 | |
| - Порт -бар | Окремо і без тиску до танка | |
| Встановлення тиску | -Мінімальний бар | Залежно від потоку |
| -Максимум -бар | 50; 100; 200; 250 | |
| Максимальний потік l/хв | 220 | |
| Гідравлічна рідина | Мінеральна олія (HL, HLP) до DIN 51524 1); Швидкі біорозкладні гідравлічні рідини до VDMA 24568 (див. Також RE 90221); HETG (масло зґвалтування) 1); HEPG (полігліколі) 2); Хеес (синтетичні ефіри) 2); Інші гідравлічні рідини за запитом | |
| Діапазон температури гідравлічної рідини ℃ | Від -30 до +80 (ущільнювачів NBR) від -20 до +80 (ущільнювачів FKM) | |
| Діапазон в'язкості мм2/с | Від 10 до 800 | |
| Допустимий Макс. Ступінь забруднення класу гідравлічної рідини до ISO 4406 (c) | Клас 20/18/15 3 | |
Особливості:
▶ клапан для зменшення (p до а) та обмеження (a до t) системи
▶ Для монтажу субплати
▶ 4 рейтинги тиску
▶ 4 елементи коригування, необов’язково:
● Поворотна ручка
● рукав із шестикутною та захисною шапкою
● Блокування обертової ручки з масштабом
Поворотна ручка з масштабом
Застосування:
Пропорційний клапан зниження тиску 3DR16P-5X підходить для гідравлічних систем, які потребують високоточного контролю тиску, наприклад, машини для лиття під тиском, будівельна машина та високоточне виробниче обладнання.
Контрольні клапани типу типу 3DR-це пілотне клапани, що працюють на 3-х напрямні тиску, з функцією зняття тиску для вторинного ланцюга. Вони використовуються для зниження тиску в системі.

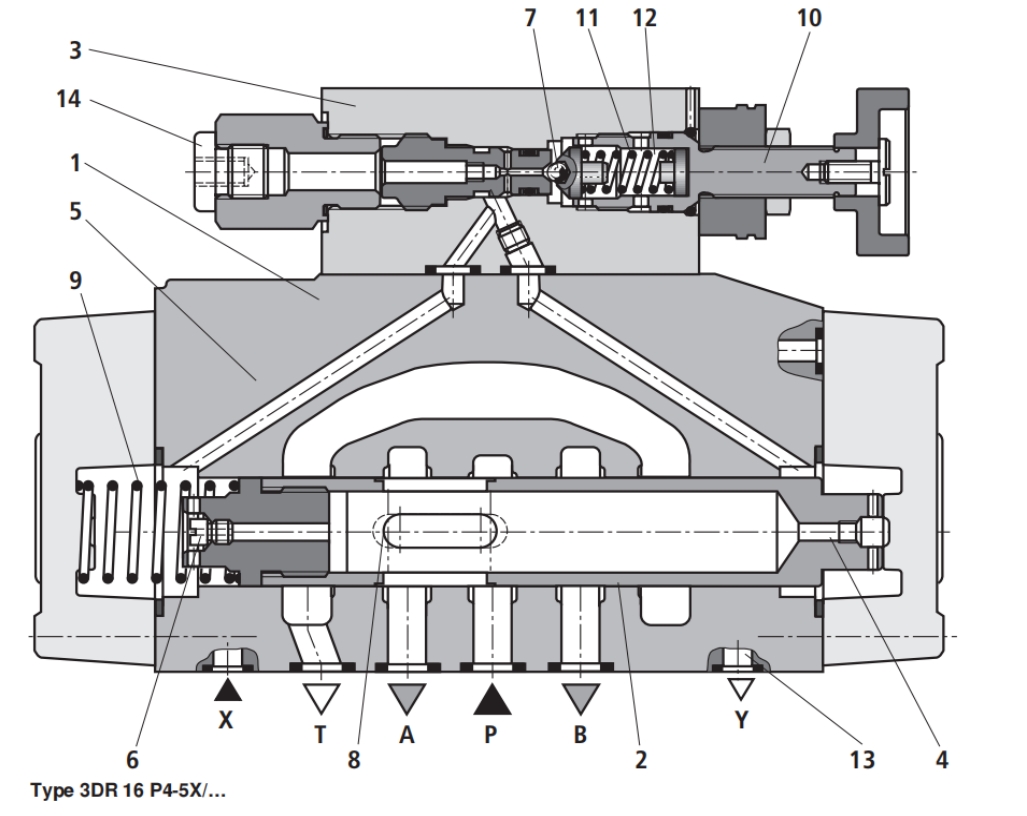

Клапан зниження тиску в основному складається з головного клапана (1) з контрольною котушкою (2) та пілотним контрольним клапаном (3) з елементом регулювання тиску (10).
У вихідному положенні клапан відкритий. Гідравлічна рідина може надходити з каналу P до каналу А без будь -яких обмежень.
Тиск у каналі A застосовується через отвір (4) до області котушки, протилежної пружині стиснення (9). У той же час тиск застосовується через отвір (6) на пружинну сторону контрольної котушки (2) та через канал (5) до кулі (7) у пілотному контрольному клапані (3).
Залежно від встановлення пружини стиснення (11) тиск накопичується вгору за течією кулі (7) та в каналі (5) і утримує контрольну котушку (2) у відкритому положенні. Гідравлічна рідина протікає з каналу P через контрольну котушку (2) для каналу А, поки тиск не буде накопичуватися в каналі A, який досягає більшого значення, ніж значення тиску, встановлене на стиснену пружину (11) і піднімає кулю (7).
Контрольна котушка (2) переміщується у закрите положення. Необхідне зниження тиску досягається, коли тиск у каналі А та значення тиску, встановленого на стисненій пружині (11)
Баланс.
Коли тиск у каналі А ще більше збільшується через зовнішні сили, що діють на привід, контрольна котушка (2) просувається далі проти пружини стиснення (9). Це відкриває з'єднання між каналом T та каналом A через контрольну землю (8) на контрольній котушці (2). Кількість гідравлічної рідини, що скидається на бак, гарантує, що тиск більше не збільшиться.
Пілотне масло завжди дреноване зовні з весняної камери (12) через пілотну лінію (13) у Порт Y. Він завжди повинен бути повернутий при нульовій тиску до бака.
Порт датчика тиску (14) дозволяє перевіряти знижену тиск у каналі А.
