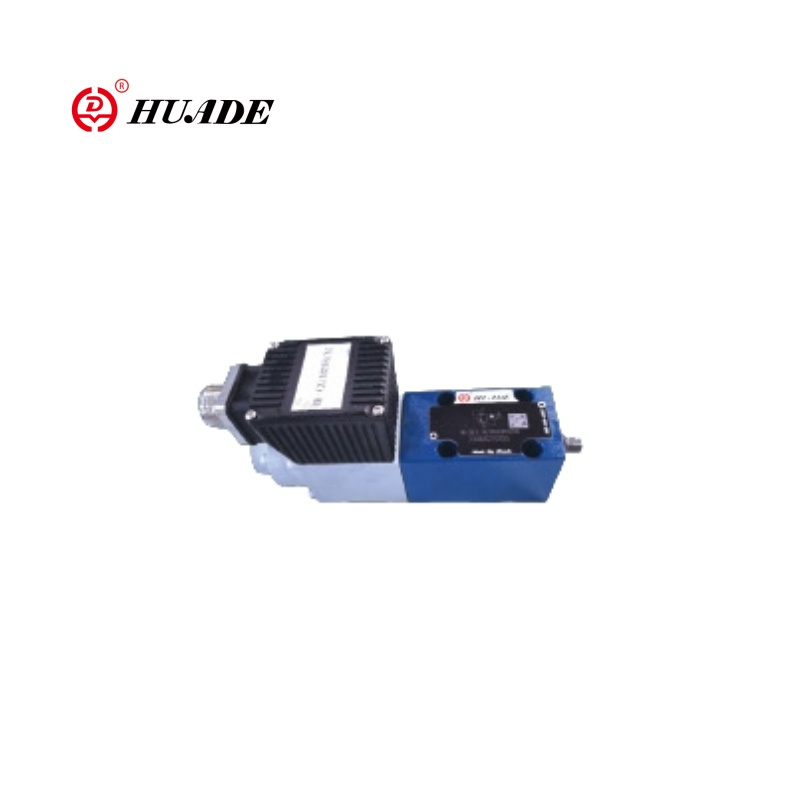

Пропорційний клапан DBEE-1X пропорційний клапан визначається пропорційним соленоїдом, що містить різьбове з'єднання та знімну котушку. Він інтегрує електронний контролер (OBE), що забезпечує більш точний та зручний контроль. Цей клапан в основному використовується для обмеження тиску в системі і може нескінченно встановлювати потрібну ліміт тиску системного тиску на основі електричних вхідних значень. Пропорційний тип клапана DBEE-1X відповідає сертифікованим вимогам CE. Пропорційний клапан DBEE-1X Huade може замінити ту саму модель, запропоновану Rexroth.
| Загальний | ||
| Встановлення | необов’язковий | |
| Діапазон температури зберігання (℃) | Від -20 до +80 | |
| Діапазон температури навколишнього середовища | DBE і ZDBE (℃) | Від -20 до+70 |
| DBEE та ZDBEE (℃) | Від -20 до +50 | |
| Вага | DBE і ZDBE (кг) | 2.4 |
| DBEE та ZDBEE (кг) | 2.5 | |
| Гідравлічний (вимірюється при ʋ = 46 мм2/с і t = 40 ° C ± 5 ℃ | ||
| Макс. робочий тиск | Порти P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Порт T MPA | 5 | |
| Макс. встановлений тиск | Етап тиску 5 МПа | 5 |
| Етап тиску 10 МПа | 10 | |
| Етап тиску 20 МПа | 20 | |
| Етап тиску 31,5 МПа | 31.5 | |
| Хв. встановлений тиск при значенням сигналу 0 МПа | Див. Характерні криві | |
| Порт зворотного тиску A; З стоком зовнішнього пілотного масла (y) | окремо і при нульовому тиску до бака | |
| Пілотне потік нафти l/хв | 0.6o1.2 | |
| Макс. потік l/хв | 30 | |
| Рідина | мінеральна олія (HL, HLP) до DIN 51 524 | |
| Діапазон температури рідини тиску | -20 до+80 | |
| Діапазон в'язкості MM2/с | Від 15 до 380 | |
| Електричний | 24 В постійного струму | |
| Min.Control Current (MA) | 100 | |
| Max.control струм MA | 1600 | |
| Стійкість до соленоїдної котушки | Холодне значення при 20 ° C (ω) | 0.54 |
| Max.warm значення (ω) | 7.8 | |
| Обов'язок | 100 | |
| Електричні з'єднання | DBE та ZDBE | З компонентною пробкою до DIN EN 175 301 ~ 803 |
| Роз'єм підключення до DIN EN 175 301-803 | ||
| DBEE та ZDBEE | З компонентом Toe Toe DLN 43 563-AM6-3 | |
| Підключення до роз'єму TOE DIN 43 563-BF6-3 | ||
| Захист клапана до DIN 40 050 | IP 65 | |
| Керувати електронікою для DBEE та ZDBEE | Інтегрований у клапан | |
| Для DBE та ZDBE | ||
| Підсилювач у аналозі формату Eurocard | HD-VT-VSPA1-1-1x/ | |
Особливості:
▶ Клапан для обмеження тиску в системному
▶ Примітка за допомогою пропорційних соленоїдів
▶ Для кріплення підрозділу або конструкції сендвіч -тарілки
▶ Клапан та управління електронікою з одного джерела
▶ Типи HD-DBEE з інтегрованою керуванням електронікою
①Запровадний приклад розповсюдження характерної кривої тиску командного значення
② Незалежно від регульованих і вниз по пандусах
Застосування:
Пропорційний клапан допомоги DBEE-1X має широкі перспективи застосування в різних галузях, таких як інженерна техніка, металургійне обладнання, суднобудування тощо.
Пропорційні клапани злегшення тиску, типи HD-DBE приводиться в дію за допомогою пропорційного соленоїда. Ці клапани використовуються для обмеження системного тиску. За допомогою цих клапанів можна стрімко відрегулювати тиск системного тиску, який має бути обмеженим, по відношенню до значення електричного командування.
Ці клапани в основному складаються з пропорційного соленоїда (1), корпусу (2), клапана картриджа (3), котушки (4) та пілотного поппет (8). Пропорційний соленоїд перетворює електричний струм пропорційно в механічну силу. Збільшення струму викликає відповідне зростання соленоїдної сили. Соленоїдна арматура наповнюється гідравлічною рідиною і збалансована тиском. Налаштування системного тиску здійснюється через пропорційні соленоїди (1) по відношенню до значення команд. Тиск, що виникає внаслідок системи в Порт П діє з правого боку котушки (4). У той же час системний тиск діє через лінію управління (6), яка оснащена отвором (5) на навантаженій пружинній стороні котушки (4). Через подальший рифер (7) тиск системного діє на пілотному попеті (8) проти сили пропорційного соленоїда (1). Після того, як системний тиск досягне попередньо встановлене значення, пілот-поппет (8) піднімається зі свого місця. Залежно від моделі, пілотне масло тепер може витікати зовні через порт A (y) або внутрішньо в резервуар, це впливає на обмеження тиску на навантаженій пружинній стороні котушки (4). Якщо тиск у системі продовжує незначно підніматися, то більший тиск на правій частині котушки штовхає котушку вліво в положення управління P до Т. при мінімальному струмі контролю -відповідати командному значенням нуль -мінімально встановленого тиску.
Структура пропорційного клапана для зняття тиску DBE-1X
Структура пропорційного клапана для зняття тиску dbee-1x
Що стосується функціональної конструкції, він в основному відповідає пропорційним клапанам DBE. Єдина відмінність полягає в тому, що пропорційний соленоїд оснащений корпусом ⑩, в межах якого будується електронний контролер. Напруга живлення та встановлення точки отримують через роз'єм підключення (11).
Характерна крива точки тиску передбачається виробником на основі принципу мінімальних виробничих допусків. Час рампу для збільшення та зменшення тиску можна самостійно відрегулювати за допомогою відповідних потенціометрів.
Символ пропорційного клапана для зняття тиску dbee-1x
