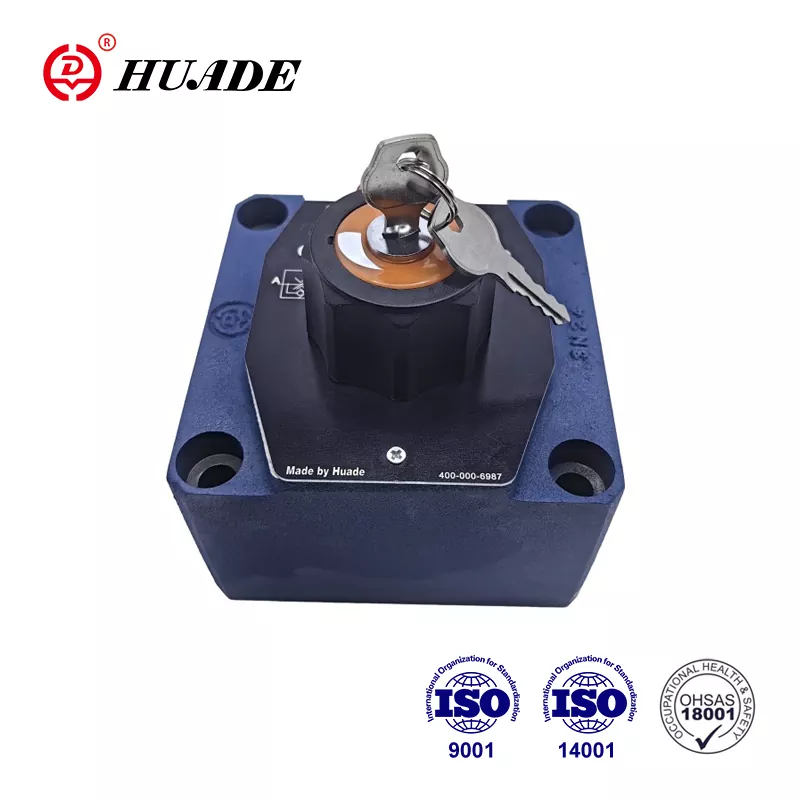

Клапани керування потокомє критичними компонентами промислових систем, застосувань ОВК та різних процесів обробки рідини. Ці пристрої регулюють витрата рідин, газів або пари через трубопроводи, забезпечуючи оптимальну продуктивність та ефективність системи. Коли клапан контрольного потоку починає несправно, це може суттєво вплинути на роботу всієї системи, що призводить до зниження ефективності, збільшення витрат на енергію та потенційного пошкодження обладнання.
Розуміння симптомів клапана контрольного потоку, що не вистачає, є важливим для фахівців, інженерів та менеджерів об'єктів. Раннє виявлення цих питань може запобігти дорогому простою, продовжити термін експлуатації обладнання та підтримувати безпеку системи. Цей вичерпний посібник досліджує ключові показники, які сигналізують про клапан контрольного потоку, може погіршуватися або провалюватись.
Однією з найбільш очевидних ознак несправного клапана управління потоком є неправильні схеми потоку по всій системі. При правильній роботі клапан управління потоком підтримує послідовну швидкість потоку відповідно до його налаштувань. Однак невдалий клапан може проявляти нестабільну поведінку, що спричиняє непередбачувано швидкість потоку.
Ці нерегулярні закономірності часто проявляються як раптові сплески або падіння швидкості потоку, навіть коли попит на систему залишається постійним. Ви можете зауважити, що показання вимірювань потоку значно різняться протягом коротких періодів, або що обладнання нижче за течією отримує непослідовні обсяги живлення. Ця невідповідність може бути особливо проблематичною в процесах, що потребують точного контролю потоку, таких як хімічне виробництво або очисні споруди.
Нерегулярні схеми потоку, як правило, погіршуються з часом, оскільки внутрішні компоненти клапана продовжують погіршуватися. Що може розпочатися як незначні коливання, врешті -решт може перетворитися на повні перебої в потоці або небезпечні сплески тиску, які загрожують цілісністю системи.
Контрольні клапани потоку безпосередньо впливають на тиск системи, тому симптоми, пов’язані з тиском, є загальними показниками проблем з клапанами. Невдалий клапан може спричинити несподівані падіння тиску по всій системі, особливо нижче за течією місця клапана. Ці падіння тиску виникають, коли клапан не вдається підтримувати належне положення відкриття або коли внутрішні компоненти перешкоджають.
І навпаки, деякі збої клапана призводять до надмірного накопичення тиску, особливо коли клапан застряг у частково закритому положенні. Ця умова змушує систему працювати більше, щоб підтримувати бажані швидкості потоку, що призводить до збільшення споживання енергії та потенційного пошкодження насосів, компресорів або іншого обладнання для генерування тиску.
Коливання тиску - це ще один показник задач клапана. Ці варіації часто відповідають неправильним схемам потоку, згаданими раніше, оскільки клапан бореться за підтримку послідовних показників. Моніторинг вимірювань тиску як вгору, так і вниз за течією клапана може надати цінну діагностичну інформацію про стан клапана.
Правильно функціонуючий клапан управління потоком працює відносно спокійно, видаючи лише мінімальний звук від нормального потоку рідини. Коли клапани починають провалюватися, вони часто генерують відмінні шуми, які можуть допомогти визначити конкретну проблему. Ці акустичні симптоми особливо корисні, оскільки вони часто помітні до того, як інші симптоми стають очевидними.
Кавітаційний шум - один з найпоширеніших звуків, пов’язаних із невдалим клапанами управління потоком. Це явище відбувається, коли швидкі зміни тиску спричиняють утворення пари бульбашок і руйнуються всередині потоку рідини. Отриманий звук, як правило, описується як тріск, вискакування або шліфування, подібно до гравію, що протікає через трубу. Кавітація не тільки створює шум, але й завдає значного пошкодження компонентів клапана через ерозію та вібрацію.
Свистячі або скринські звуки часто вказують на те, що сидіння або диск клапана стало пошкодженим або викривленим, створюючи нерегулярні шляхи потоку, що генерують турбулентність. Ці високі шуми зазвичай посилюються в міру збільшення швидкості потоку і можуть супроводжуватися вібраціями, що передаються через систему трубопроводів.
Звуки балаканини або забивання свідчать про те, що компоненти клапана є вільними або що привід намагається підтримувати належне положення клапана. Цей стан часто розвивається, коли внутрішні пружини слабшають або коли стебло клапана носиться, що дозволяє надмірному руху внутрішніх компонентів.
Зовнішній витік - це, мабуть, найбільш очевидний симптом несправності клапана контрольного клапана. Цей витік може відбуватися в різних точках навколо складання клапана, кожен із яких вказує на різні типи внутрішніх проблем. Витік стебла, видно навколо стебла клапана, де він виходить з корпусу клапана, як правило, вказує на зношені упаковки або відмову ущільнення.
Витік тіла, що з'являється як просочення рідини від самого тіла клапана, говорить про більш серйозні внутрішні пошкодження або корозію. Цей тип витоку часто вказує на те, що корпус клапана розвинув тріщини або що внутрішні компоненти катастрофічно провалилися. Витік тіла особливо стосується того, що він може швидко погіршитись і потенційно призвести до повного відмови клапана.
Витік сидіння, хоча не завжди видимі зовні, іноді можна виявити за допомогою моніторингу продуктивності системи. Цей внутрішній витік виникає, коли клапан не вдається повністю закрити, дозволяючи рідині продовжувати те, що клапан нібито знаходиться у закритому положенні. Витік сидіння часто виявляється як труднощі з підтримкою тиску в системному тиску або несподіваних показань потоку, коли клапан повинен бути закритий.
Сучасні клапани управління потоком часто включають електронні або пневматичні приводи, які реагують на контрольні сигнали з автоматизованих систем. Коли ці клапани починають провалюватися, вони часто виявляють проблеми з контрольною реакцією, які можуть суттєво вплинути на продуктивність системи.
Млячна реакція - це поширений ранній симптом, де клапан займає більше часу, ніж зазвичай, щоб реагувати на контрольні сигнали. Ця затримка може порушити петлі управління процесами та призвести до нестабільності системи. Млячна реакція часто є результатом зношених компонентів приводу, забруднених систем управління повітрям або посилення тертя в механізмі клапана.
Перенапруження-це ще один симптом, пов’язаний з контролем, коли клапан виходить за межі призначеного положення перед поселенням. Така поведінка може спричинити коливання системи та ускладнити підтримку стабільних умов експлуатації. Перенапруження часто вказує на проблеми з механізмом зворотного зв'язку клапана або зносом у системі позиціонування.
Повна втрата контрольної відповіді являє собою більш серйозний режим відмови, коли клапан не відповідає на контрольні сигнали повністю. Ця умова зазвичай вимагає негайної уваги, оскільки вона може залишати систему не в змозі ефективно регулювати потік.
Проблеми з контрольного клапана потоку часто проявляються як загальні втрати ефективності системи, які можуть бути не відразу очевидними. Ці зниження ефективності зазвичай розвиваються поступово, що робить їх легкими для промисловості, поки вони не стануть достатньо значними, щоб вплинути на експлуатаційні витрати або продуктивність системи.
Збільшене споживання енергії є загальним показником проблем з клапаном. Коли клапани не в змозі підтримувати належне управління потоком, насоси та компресори повинні працювати більше, щоб підтримувати бажану продуктивність системи. Це збільшене навантаження перекладається безпосередньо на більш високі рахунки за енергію та прискорений знос цих критичних компонентів системи.
Варіації температури по всій системі також можуть вказувати на проблеми клапана, особливо в програмах HVAC. Помивальні клапани контрольного потоку можуть дозволити занадто багато або занадто мало потоку рідини для теплообмінників, що призводить до недостатнього нагріву або продуктивності охолодження та збільшення споживання енергії для підтримки бажаних температур.
Визнання симптомів контрольного клапана, що відмовляється, має вирішальне значення для підтримки надійності та ефективності системи. Ознаки, обговорені в цій статті - неправильні схеми потоку, аномалії тиску, незвичайні шуми, видимий витік, проблеми контролю та зниження ефективності системи - часто з'являються в поєднанні, коли стан клапана погіршується.
Раннє виявлення цих симптомів дозволяє запланувати втручання в технічному обслуговуванні, які можуть запобігти більш серйозним проблемам та зменшити загальні витрати на обслуговування. Регулярний моніторинг параметрів продуктивності системи в поєднанні з візуальними та слуховими інспекціями забезпечує найкращий підхід для виявлення проблем з клапаном, перш ніж вони викликають збої в систему.
Коли одночасно з’являються кілька симптомів, часто економічно замінити весь клапан, а не намагатися ремонтувати. Сучасні клапани управління потоком пропонують підвищення надійності та ефективності порівняно зі старими конструкціями, що робить заміну вагомим інвестицією у багатьох випадках. Будьте уважні до цих попереджувальних знаків та впроваджуючи відповідні стратегії технічного обслуговування, менеджери закладів можуть забезпечити, щоб їх системи контролю потоку продовжували безпечно та ефективно працювати на довгі роки.
