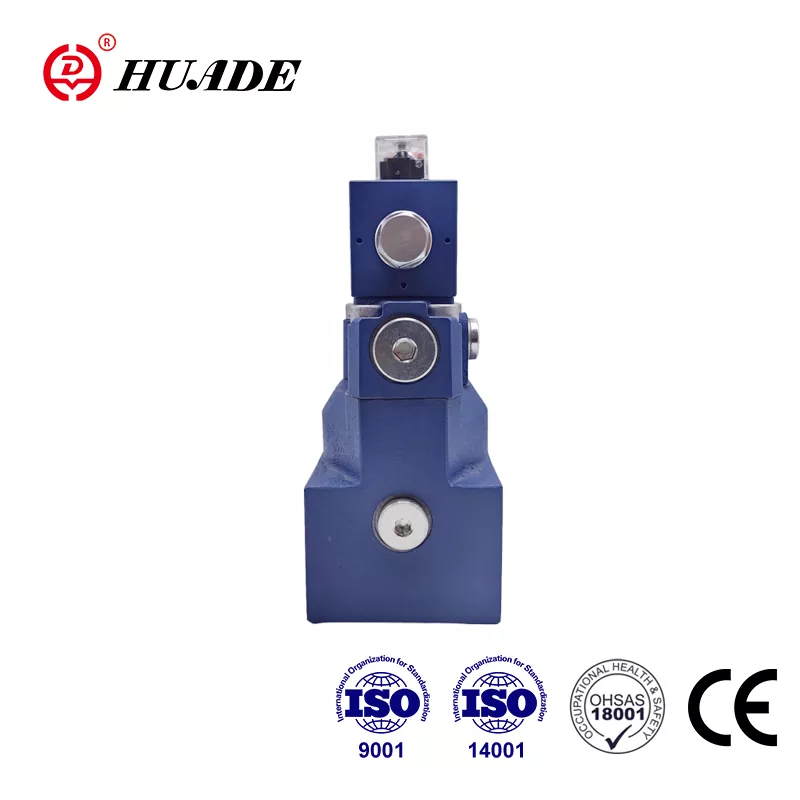

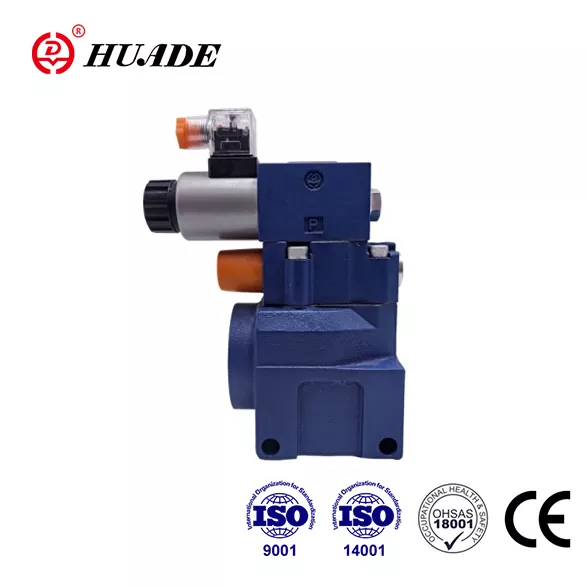

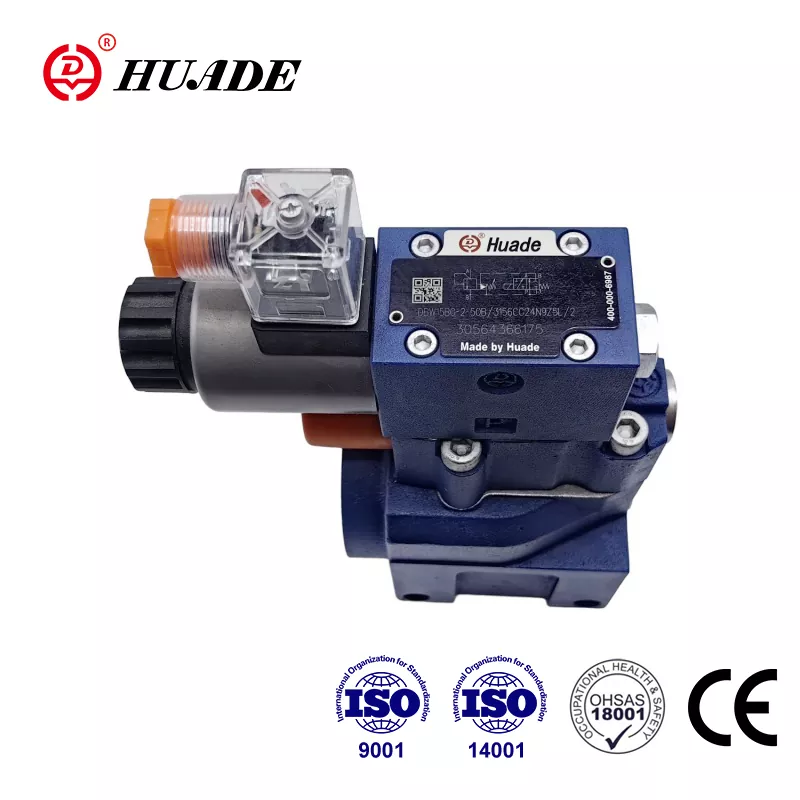

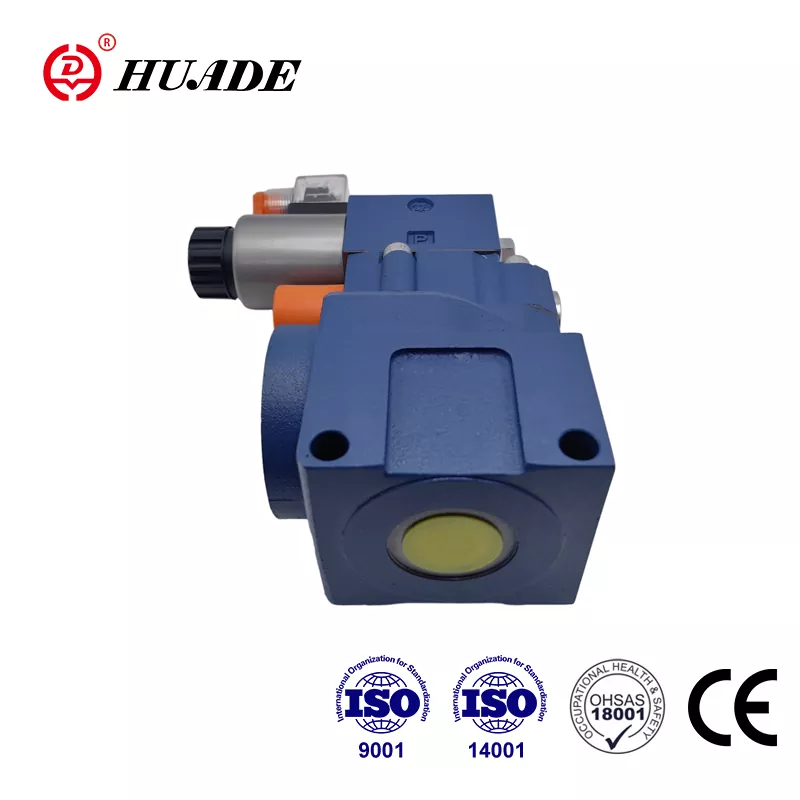

Клапан скидання тиску DBW 10

Клапан скидання тиску Huade® DBW 10 довговічніший порівняно з іншими подібними продуктами. Причина в тому, що Huade Hydraulic двічі довгостроково співпрацює з Rexroth. Тип DBW 10 може замінити клапани тієї ж серії, які пропонує Rexroth. Для того, щоб забезпечити гідравлічну продукцію, завод представив 750 передового виробничого обладнання з усього світу. Фабрика приділяє більше уваги практичності продукції та прагне забезпечити клієнтів доступними гідравлічними клапанами. Усі філії заводу пройшли ISO9001, ISO14001 та OH SAS18001. Бренд Huade® має високу репутацію в Китаї. Завдяки надійній якості та стабільній продуктивності клапани тиску Huade® широко використовуються в інженерній та будівельній техніці, військовій промисловості та інших галузях.

Параметр продукту клапана скидання тиску DBW 10

Особливості продукту та застосування клапана скидання тиску DBW 10

особливості:

▶ Монтаж підкладки

▶ Схема портів відповідно до DIN 24 340, форма E, ISO 6264 і CETOP - RP 121H

▶ З’єднання труб

▶ Вставте з’єднання

▶ Три елементи регулювання:

. Поворотна ручка

. Hex. гвинт із головкою із захисним ковпачком

. Поворотна ручка зі шкалою, що замикається

▶ Розвантаження з електромагнітним керуванням за допомогою вбудованого золотникового клапана

застосування:

Клапани скидання тиску DBW 10 використовуються для обмеження та електромагнітного розвантаження контрольного тиску.

Функція, розділ і символи клапана скидання тиску DBW 10

Загальний

Клапани тиску DBW є запобіжними клапанами з пілотним керуванням.

Клапани скидання тиску (DB) складаються в основному з головного клапана (1) з основним золотником (3) і керованого клапана (2) з елементом регулювання тиску.

Клапан скидання тиску типу DB

Тиск, наявний у порту A, діє на головний золотник (3). У той же час тиск подається через лінії керування (6) і (7), які оснащені отворами (4) і (5), на підпружиненій стороні головної золотниці (3) і на кульці (8). ) у керуючому пілотному клапані (2). Якщо тиск у порту А перевищує клапан, встановлений на пружині (9), кулька (8) відкривається проти пружини (9).

Сигнал про це надходить всередину через лінії керування (10) і (6) від порту A. Рідина під тиском на стороні пружини основного золотника (3) тепер тече через лінію керування (7), отвір (11) ) і кульку (8) у пружинну камеру (12). У типу DB...50B/...він тече всередину через лінію керування (13) до резервуара, або у моделі DB..50/..Y..зовні через лінію керування (14). Завдяки отворам (4) і (5) на головному золотнику (3) відбувається падіння тиску, з’єднання від порту A до порту B відкрито. Тепер рідина під тиском тече з порту A в порт B, зберігаючи встановлений робочий тиск.

Запобіжний клапан можна розвантажити або переключити на інший тиск (другий ступінь тиску) через порт «X» (15).

Клапан скидання тиску типу DBW

Функція цього клапана в основному така ж, як і клапана типу DB

Однак розвантаження головного золотника (3) досягається шляхом приведення в дію вбудованого напрямного клапана (16).

структура DBW...50B

Символ DBW...50B

Повідомлення

1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.

2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.

3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.

4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Будь ласка, виберіть і використовуйте їх відповідно до параметрів, указаних у книзі зразків.

5. Шорсткість поверхні, пов'язаної з клапаном, необхідна шорсткість поверхні становить 0,8.

6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
